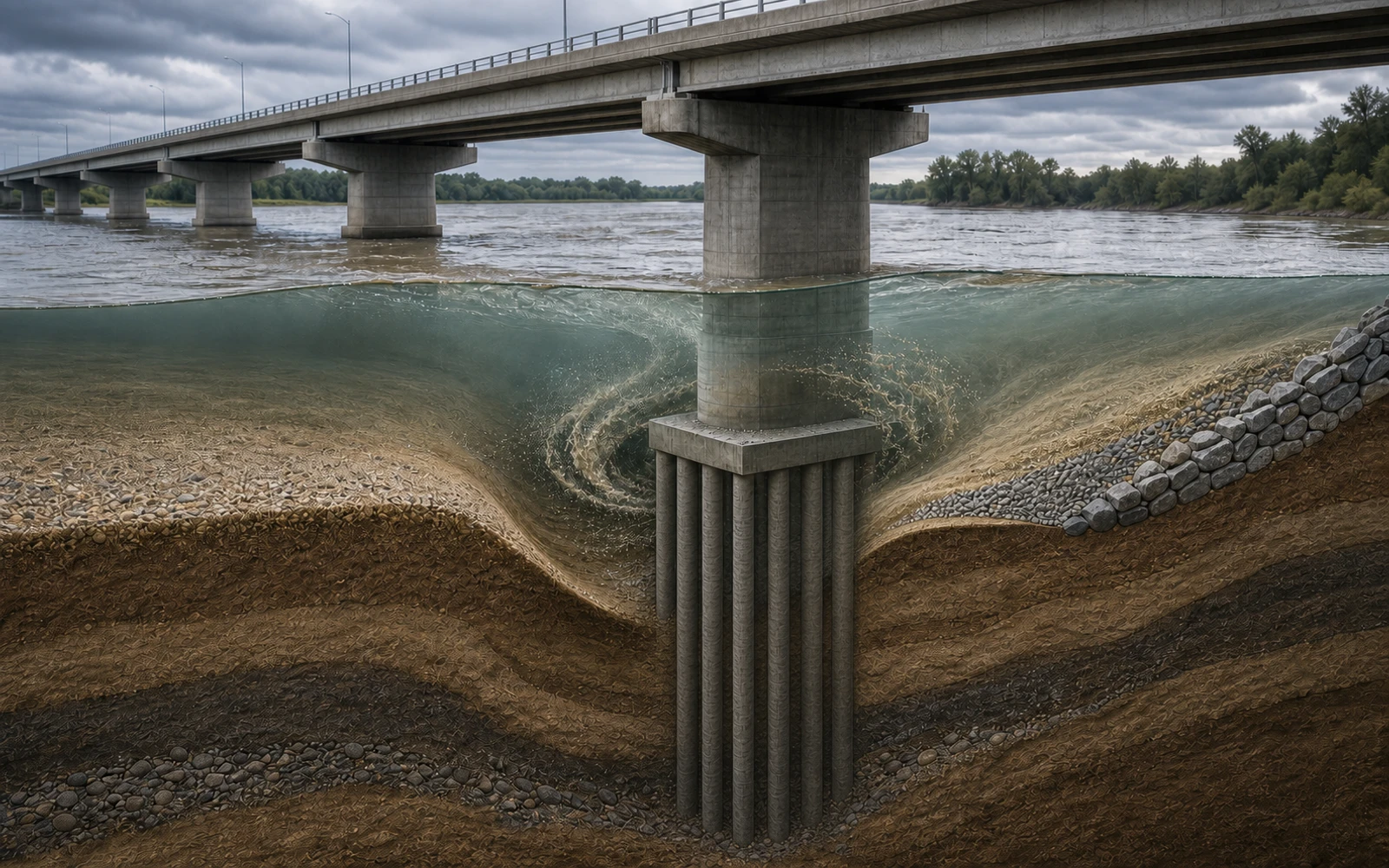

교량은 홍수 뒤 하상이 다시 차 보여도 왜 위험한가: 장기하상변동·수축세굴·교각와류·되메움과 기초 잔존성능의 역학

교량 세굴을 “물이 빨라져 바닥을 파내는 현상”이라고만 설명하면 가장 위험한 두 가지를 놓친다. 첫째, 교량 주변 하상은 홍수 한 번의 유속만으로 정해지지 않는다. 유역에서 들어오는 유사량, 하도 폭과 곡률, 장기적인 하상저하, 교량 개구부의 수축, 교각·교대가 만드는 3차원 와류가 서로 다른 공간척도에서 겹친다. 둘째, 홍수가 지나간 뒤 세굴공이 일부 되메워지면 저수위 조사에서 가장 깊었던 순간이 보이지 않을 수 있다. 겉보기 하상이 회복돼도 홍수 중 기초가 경험한 최소 지지상태와 보호공의 이동은 사라지지 않는다.

이 글은 특정 국가 기준의 설계홍수, 안전율 또는 세굴식 계수를 제시하지 않는다. 미국 FHWA의 HEC-18 교량 세굴 평가 지침과 하천안정·현장계측 원자료에서 일반 역학과 검증 절차만 추출한다. 실제 프로젝트에서는 해당 지역의 법정 기준, 수문자료, 지질·하상자료와 구조설계 요구를 별도로 적용해야 한다.

1. 세굴 평가는 하천–흐름–하상–기초의 네 질문으로 시작한다

첫 질문은 교량이 없어도 하상이 장기적으로 오르거나 내려가는가다. 댐, 골재채취, 하도정비, 토지이용 변화와 지류 유입은 유사공급과 운반능력의 균형을 바꾼다. 둘째는 홍수 때 물이 어느 개구부로 얼마나 집중되고 교각에 어떤 각도로 닿는가다. 셋째는 그 흐름에서 주변 하상과 교각·교대 근처가 시간에 따라 얼마나 침식되고 다시 채워지는가다. 마지막으로 그 하상 표고를 기초도면에 옮겼을 때 직접기초의 근입, 말뚝의 지지·횡구속, 교각의 변형과 구조계 여유도가 얼마나 남는지를 묻는다.

질문필요한 증거그 증거만으로 말할 수 없는 것

하천이 장기적으로 변하는가과거 항공사진, 종·횡단 측량, 하상고 기록, 댐·채취·하도공사 이력홍수 한 번의 교각 국부세굴 최대값

홍수가 어디로 집중되는가현장 수위·유량, 개구부와 접근제방, 1D/2D 유속장, 잔해와 받음각입도와 침식시간을 무시한 최종 세굴공 형상

하상이 언제 가장 낮아지는가홍수 중 sonar·bathymetry, 기준단면, 하상재료와 유사이동 관측저수위 사후측량 한 번으로 홍수 중 최대값 확정

기초가 얼마나 버티는가준공도, 말뚝·직접기초 표고, 지반정수, 세굴 후 하중조합과 구조 재해석“말뚝이 깊다” 또는 “사석이 있다”는 사실만으로 안전 판정

2. 총세굴은 하나의 구덩이가 아니라 표고 장부다

HEC-18은 총세굴을 장기 하상상승·저하, 수축세굴, 교각·교대의 국부세굴로 나누고 하도 측방이동도 별도로 확인한다. 이 구분의 목적은 숫자를 기계적으로 더하기보다 각 성분이 어느 기준면을 낮추고 어느 범위에서 작용하는지 보존하는 데 있다. 장기 하상저하는 교량을 포함한 긴 하천구간의 기준면을 바꾼다. 수축세굴은 좁아진 개구부의 대부분에 걸쳐 주변 하상을 낮출 수 있다. 국부세굴은 그 낮아진 하상에서 교각 전면과 측면에 더 깊은 세굴공을 만든다.

성분별 최대값이 서로 다른 홍수, 하도 위치 또는 경계조건에서 나왔다면 단순 합은 물리적으로 불가능한 조합이 될 수 있다. 반대로 측방이동은 세로 깊이에 더하는 숫자가 아니지만 주흐름을 원래 범람원 말뚝 쪽으로 옮기거나 교각 받음각을 바꾸어 지배조건을 새로 만들 수 있다. 보고서에는 사용한 기준고, 단면 위치, 홍수 시나리오, 각 성분의 적용범위와 조합 가능성을 함께 남겨야 한다.

3. 하상은 유속이 아니라 유사수지와 이동 문턱에 반응한다

하천구간에 저장된 토사량 변화는 개념적으로 dVs/dt = Qs,in − Qs,out로 읽을 수 있다. 유입 유사량보다 하류로 내보낼 수 있는 양이 크면 저장 토사가 줄어 하상이 낮아지고, 반대면 퇴적된다. FHWA HEC-20 하천안정 지침은 유사공급과 하도의 운반능력이 같을 때 상대 평형이고, 공급이 부족하면 하상저하가 진행된다는 연속성 개념을 설명한다. 이 때문에 같은 유량이라도 상류 댐이 토사를 가두는 하천과 유사공급이 많은 충적하천은 다른 방향으로 변할 수 있다.

균일흐름의 도달 평균 전단응력은 흔히 τ0 ≈ ρgRS로 추정하고, 입자 이동성은 θ = τ/[(ρs−ρ)gD] 같은 무차원 지표로 정리한다. 그러나 교각 전면의 하강류와 난류 피크는 도달 평균값과 같지 않다. D50 하나도 입도분포, 입자 맞물림, 피복화, 점착성, 암반 절리와 침식시간을 대신하지 못한다. HEC-20은 모래하상에서는 작은 유량에서도 많은 입자가 이동 가능하다는 결과가 나올 수 있고, 자갈·호박돌 하상에서 이동 문턱 분석이 상대안정성 판단에 특히 유용하다고 설명한다.

4. Clear-water와 live-bed는 물빛이 아니라 상류 하상의 이동 여부다

Clear-water scour는 세굴을 만드는 유량에서 교량 상류의 하상재료가 이동하지 않거나 유입되는 재료가 세굴공에 남지 않는 조건을 뜻한다. 물이 눈으로 맑게 보인다는 뜻이 아니다. 국부 교각 와류나 수축부 전단응력은 접근부보다 커질 수 있으므로 상류 하상은 정지해도 교량 근처만 침식될 수 있다. 이때 유사공급이 적어 세굴공이 비교적 오래 남을 수 있다.

Live-bed scour에서는 상류 하상재료가 이미 이동한다. 세굴공에서 토사가 반출되는 동시에 상류 토사가 들어오므로 깊이는 “침식 속도 − 유입·퇴적 속도”의 결과다. HEC-18은 live-bed 수축세굴이 흔히 홍수 상승기에 발달하고 감수기에 되메워지는 순환성을 가진다고 설명한다. 따라서 live-bed라는 이유만으로 계속 깊어지거나, 되메워졌다는 이유만으로 홍수 중 최대세굴이 작았다고 결론낼 수 없다.

5. 수축세굴은 Q/A보다 유효 개구부와 유사 연속성이 중요하다

접근제방과 교대가 범람원을 막고 물을 좁은 개구부로 돌리면 평균적으로 V = Q/A에 따라 속도와 하상 전단이 증가한다. 그러나 실제 유효면적은 물에 잠긴 교량 상부구조, 잔해, 유빙, 식생, 편향된 접근흐름과 분기수로 때문에 도면상의 폭보다 작을 수 있다. 수축부의 운반능력이 상류 유사공급보다 커지면 하상이 낮아지고, 단면이 커져 전단이 줄거나 유입·유출 유사량이 다시 맞을 때 상대 평형에 접근한다.

현장자료를 분리할 때 기준면 선택이 특히 어렵다. FHWA의 교량 세굴 현장관측 평가는 live-bed 조건에서 수축부와 비수축부 단면을 가능하면 동시에 측정해야 장기변동·단기 하상파·국부세굴을 섞지 않을 수 있다고 지적한다. 교각 세굴공을 포함한 평균하상이나 오래된 준공도 하상을 기준으로 쓰면 다른 성분이 국부세굴로 잘못 포함된다. “홍수 전 단면 − 홍수 후 단면”만으로 모든 성분을 분해할 수 있다는 가정도 피해야 한다.

6. 교각 국부세굴은 3차원 와류계가 만든다

교각 전면에서 흐름이 막히면 수면과 압력이 상승하고 일부 흐름은 하상 쪽으로 내려간다. 이 하강류가 바닥에 부딪혀 교각 기초 둘레를 감싸는 말발굽와류를 만들고, 측면을 가속한 흐름과 후류와류가 풀린 입자를 하류로 운반한다. 반출률이 유입률보다 크면 세굴공이 깊어진다. 깊어지면서 와류의 바닥 작용이 약해지고 입자 임계저항 또는 유입·유출 유사량이 균형에 가까워지면 성장률이 작아진다.

교각 폭, 선단형상, 수심과 유속, 받음각, 하상 입도·점착성, 잔해와 유빙이 모두 경로를 바꾼다. 특히 긴 벽식교각이 흐름에 비스듬하면 투영 폭과 분리영역이 커진다. 세굴이 진행돼 원래 묻혀 있던 확대기초, pile cap 또는 말뚝군이 노출되면 “교각 하나”였던 장애물이 복합기초 형상으로 바뀐다. 이후 세굴은 원래 교각 폭만으로 설명할 수 없고 cap과 말뚝군의 투영형상·간격까지 포함해야 한다.

7. 압력류·교대·하도 이동은 문제의 차원을 바꾼다

홍수 수면이 낮은 교량 상부구조에 닿거나 개구부가 잠기면 흐름은 수평뿐 아니라 수직으로도 수축한다. 상부구조 아래의 유효수심이 작아지고 분리영역이 생기며, 압력류 또는 vertical contraction scour가 자유수면 수축세굴과 다른 유속·전단분포를 만든다. 단순히 저수위 단면에서 계산한 V=Q/A를 큰 홍수에 외삽하면 이 상태변화를 놓친다.

교대는 범람원 유량을 가로막아 주수로로 되돌리므로 교대 선단과 하류 끝에서 강한 국부흐름을 만든다. 더 장기적으로는 하도 이동이 세굴 위치 자체를 바꾼다. HEC-20은 사행 이동, 하안 침식, 하도 폭 변화와 장기 하상고를 함께 평가한다. 과거에는 범람원에 있던 교각이 주수로의 thalweg에 들어오거나, 하도가 교대 뒤로 돌아 접근도로를 우회 침식할 수 있다. 고정된 교량을 평가하면서 움직이는 하천을 고정경계로 놓는 것이 대표적인 모델 오류다.

8. 최대유량과 최대세굴, 사후 최저하상은 같은 시각이 아닐 수 있다

세굴은 즉시 평형깊이에 도달하는 정적 현상이 아니다. 홍수 상승기에 유속과 와류가 커져도 하상재료의 크기·점착성과 홍수 지속시간에 따라 세굴공이 발달하는 속도가 다르다. 유량이 정점을 지나 감소할 때 상류에서 이동하던 토사가 계속 들어오면 세굴공이 채워질 수 있다. 따라서 최대세굴이 최대유량과 정확히 동시에 생긴다는 가정, 또는 감수기 하상고가 홍수 중 최소하상이라는 가정은 모두 검증이 필요하다.

USGS의 Wisconsin 교량 세굴 계측 보고서는 홍수 중 세굴을 눈으로 볼 수 없고 감수기에 세굴공이 일반적으로 채워지므로, 홍수 후 검사만으로 안전을 완전히 판단할 수 없다고 정리한다. 이 보고서의 연속 음향계측은 침식과 후속 퇴적을 같은 기록에서 보여준다. 저수위 bathymetry는 현재 하상과 장기추세에는 중요하지만, 별도의 최대값 기록 없이 과거 극값까지 복원한다고 해석해서는 안 된다.

9. 세굴선은 기초 해석의 새로운 지표면이다

수리해석 결과를 구조해석으로 넘길 때 핵심 규칙은 단순하다. 세굴 프리즘 안의 흙은 검토 상태에서 지지력과 횡구속에 기여하지 않는 것으로 본다. HEC-18은 총세굴선 위의 하상재료를 제거된 것으로 놓고, 말뚝기초는 세굴 중·후 비지지 길이 증가에 따른 추가 횡변형과 기둥작용을 평가하도록 설명한다. 국부세굴공이 기초 주위에만 있어도 남은 매입부의 횡방향 지반반력은 원래 평탄지반 조건보다 작아질 수 있다.

기초·부재세굴이 바꾸는 것보존해야 할 검토 결과위험한 단축

토사 위 직접기초근입·지지면적, 편심, 세굴공 사면과 유효상재압지지력, 활동·전도, 침하·회전, 기초 아래 추가침식기초 저면만 최종 세굴선 아래면 안전하다고 판단

말뚝·현장타설말뚝비지지 길이, 주면저항 구간, 횡지반반력과 고정점축력–휨 상호작용, 안정성, 변위·곡률, 잔존 선단·주면저항말뚝 선단이 깊다는 사실만 확인

Pile cap·복합교각cap과 말뚝군의 흐름 노출, 투영 폭, 잔해 포착추가 국부세굴, 군말뚝 하중분담, cap 전단·접합부원래 교각 기둥 폭으로만 세굴 계산

교대·접근부하안과 배면 유실, 지지말뚝 노출, 접속부 단차교대 이동, 날개벽·사석 끝단, 접근도로 기능과 우회침식주수로 교각만 검토하고 하도 이동 생략

10. 경험식의 설계값은 관측된 세굴공과 같은 것이 아니다

교각세굴 경험식은 제한된 실험과 현장자료에서 변수 관계와 보수성을 정리한 모델이다. USGS의 2014 Pier-Scour Database는 569개 실험실 측정과 1,858개 현장 측정, 총 2,427개 자료를 모았다. 자료가 크다는 사실도 불확실성을 없애지 않는다. 현장자료는 평형깊이에 도달했는지, 기준 하상면을 어떻게 잡았는지, 유량·유속과 세굴이 같은 시각에 측정됐는지, 다른 세굴성분이 섞였는지에 따라 품질이 달라진다.

FHWA의 HEC-18 비점착성 토사 교각세굴식 재평가는 필터링한 594개 관측으로 일반식과 조립질 하상식을 비교했다. 설계식인 일반식은 전체적으로 관측값보다 큰 예측이 많았지만 일부 과소예측도 있었고, 조립질식은 정확도와 과소예측 위험 사이에 다른 절충을 보였다. 말뚝군 현장자료는 있었지만 해당 실험실 자료는 없었고 예측 정확도도 낮았다. 이는 “식 A가 더 크므로 항상 더 맞다”가 아니라 적용범위, 신뢰성 목표, 현장형상과 자료품질을 보존해야 한다는 뜻이다.

좋은 검증은 최소 세 가지를 병렬로 둔다. 첫째, 경험식의 적용범위와 입력자료를 감사한다. 둘째, 과거홍수·인근 교량·현장세굴 흔적과 크기·위치를 비교한다. 셋째, 2D/3D 흐름모델이나 물리모형이 필요한 복잡성을 구분하되, 더 복잡한 모델도 유사수송식·난류모델·경계조건과 계산시간에 민감하다는 사실을 숨기지 않는다.

11. 계측은 최대값을 잡고 행동으로 연결해야 한다

기준측량은 종단·횡단·thalweg·교각 주변 bathymetry와 기초 기준고를 같은 좌표계에 놓아야 한다. 홍수 중에는 현장 수위·유량, 교각 받음각과 잔해, sonar 또는 접촉식 장비의 하상고를 같은 시간축으로 기록한다. 사후에는 세굴공만 찾는 대신 되메움, 사석 이동, 하안후퇴, 교각 기울기·받침·접속부 변화를 함께 확인한다.

Wisconsin 보고서는 한 센서가 유빙에 손상됐고, 같은 교각의 다른 위치 센서가 국부세굴 차이 때문에 완전한 대체가 되지 못한 사례를 기록한다. 중복 센서는 같은 위험부에 두되 하나의 잔해나 유빙이 동시에 파괴하지 않도록 물리적으로 분리해야 한다. USGS의 Colorado 신속배치 실시간 세굴계측은 교각에 acoustic echosounder를 설치하고 15분 간격으로 하상고를 전송한 사례를 제시한다. 하지만 한 점의 깊이는 세굴공 전체 체적·형상·다른 교각을 대표하지 않으므로 이동식 bathymetry와 확인측량이 필요하다.

12. 사석 보호공은 돌 크기 하나가 아니라 시스템이다

사석은 가장 흔한 세굴대책이지만 “큰 돌을 더 붓는다”는 처방으로 축소하면 안 된다. FHWA HEC-23은 사석을 피복재, 입도·형상, 필터, 기층토사, 사면과 끝단, 시공·검사·유지관리가 결합된 시스템으로 다룬다. 필터는 기층의 굵은 입자를 유지하면서 물은 빠져나가게 해 토사 유실과 과잉수압을 함께 제어해야 한다. 끝단은 장기 하상저하와 수축세굴에 의해 받침이 사라지지 않도록 근입하거나, 예상 세굴공으로 내려가며 보호층을 형성할 충분한 launching apron을 갖춰야 한다.

HEC-23은 개별 입자 이탈뿐 아니라 기층토사 유실, 병진활동, modified slump와 slump를 구분한다. 하도 이동이 끝단을 파거나 수축세굴이 사석 아래로 진행하면 맞는 크기의 돌도 내려앉고 흩어진다. 시공검사는 입도분리, 공극, 층 두께와 필터 손상을 확인하고, 홍수 후 검사는 이동한 돌, 사면 처짐, 매끈한 하천자갈로의 치환, 필터 노출과 끝단 침하를 기록해야 한다. 보호공은 세굴 계산을 지우는 장식이 아니라 별도의 파괴모드와 상태감시를 가진 부재다.

13. 최소한의 방어 가능한 분석 절차

의사결정을 정한다. 신설 기초 형식, 기존교량 통제, 보강 우선순위 또는 계측 임계값 중 무엇을 결정할지 쓴다.

공통 기준고를 만든다. 하상·수위·기초·말뚝 표고와 모든 측량을 같은 datum으로 변환한다.

장기 하천변화를 먼저 본다. 항공사진, 종단과 횡단, 유역개발·댐·골재채취로 하도 이동과 하상추세를 범위로 정한다.

홍수 시나리오별 흐름장을 만든다. 개구부, 범람원, 접근제방, 잔해, 압력류와 받음각을 반영한다.

하상 이동조건을 분류한다. 입도분포·점착성·피복화와 접근부 이동 여부로 clear-water/live-bed와 유사공급을 판단한다.

세굴성분을 분리 계산한다. 장기변동, 수축, 교각·교대 국부세굴과 측방이동을 각자의 기준면·공간범위와 함께 보존한다.

시간과 불확실성을 남긴다. 평형값뿐 아니라 홍수 지속시간, 발달속도, 되메움과 경험식·입력자료 범위를 비교한다.

세굴선을 기초모델로 옮긴다. 제거된 흙, 비지지 길이, 잔존 주면·선단저항, 횡스프링과 복합기초 노출형상을 다시 정의한다.

대책도 부재처럼 검토한다. 사석·필터·끝단·하도정렬 또는 구조보강의 파괴모드와 시공·검사 요구를 정한다.

반증 가능한 계측과 행동을 정한다. 어느 센서·측량이 어떤 가정을 확인하고, 어떤 임계에서 통제·확인·복구할지 책임자를 연결한다.

14. 모델과 보고서에서 반복되는 일곱 가지 오류

① 최대 평균유속 하나로 모든 세굴을 설명한다. 유사공급, 받음각, 3차원 와류와 지속시간이 사라진다. ② 서로 다른 조건의 성분 최대값을 설명 없이 더한다. 보수성이 아니라 물리적으로 불가능한 단면이 될 수 있다. ③ 홍수 후 하상을 최대세굴로 쓴다. live-bed 되메움이 극값을 감춘다. ④ D50만으로 침식성을 정한다. 입도폭, 점착성, 피복과 암반구조가 빠진다.

⑤ 말뚝 선단이 깊으니 안전하다고 한다. 비지지 길이, 횡구속과 주면저항 손실을 놓친다. ⑥ 사석이 있으니 세굴을 0으로 둔다. 필터·끝단·하도 이동과 유지관리 파괴를 숨긴다. ⑦ 센서를 설치하고 행동규칙을 쓰지 않는다. 최대값을 측정해도 경보, 통제와 재개통 판단으로 이어지지 않는다. 좋은 보고서는 계산값 옆에 적용범위, 기준면, 시간, 자료의 한계와 그 주장을 반증할 관측을 함께 둔다.

결론: 세굴깊이 계산은 기초 성능평가의 시작이다

유역과 하천의 유사수지 변화 → 장기 하상·하도 이동 → 교량 개구부의 수축과 국부 와류 → clear-water 또는 live-bed 세굴의 시간발달 → 홍수 중 최대 하상저하와 감수기 되메움 → 기초 매입·지지·횡구속 감소 → 구조물 변형과 기능위험 → 계측·통제·보강. 이것이 교량 세굴을 사실에 가깝게 읽는 최소 인과사슬이다.

세굴식의 마지막 숫자만 보고서를 닫지 말아야 한다. 하상이 어느 기준고까지, 어느 범위에서, 언제 낮아지는지 그리고 그 상태에서 기초가 어떤 지지조건을 잃는지를 같은 단면에 그려야 한다. 보호공과 센서도 계산을 대체하지 않는다. 각각 독립된 파괴모드와 검증·행동 규칙을 가진다. 그러면 세굴은 “홍수 뒤 교각 주변을 한 번 보는” 점검항목이 아니라 수문·수리·지형·지반·구조·유지관리가 공유하는 검증 가능한 성능문제가 된다.

주요 원자료

FHWA HEC-18 (2012) — Evaluating Scour at Bridges, Fifth Edition

FHWA HEC-20 (2012) — Stream Stability at Highway Structures, Fourth Edition

FHWA HEC-23 (2009) — Bridge Scour and Stream Instability Countermeasures, Volume 1

FHWA-RD-03-052 — Field Observations and Evaluations of Streambed Scour at Bridges

USGS Data Series 845 — A Pier-Scour Database: 2,427 Field and Laboratory Measurements

USGS Open-File Report 2005-1374 — Bridge Scour Monitoring Methods at Three Sites in Wisconsin

USGS SIR 2022-5023 — Implementing a Rapid Deployment Bridge Scour Monitoring System in Colorado

FHWA-HRT-16-045 — Updating HEC-18 Pier Scour Equations for Noncohesive Soils
