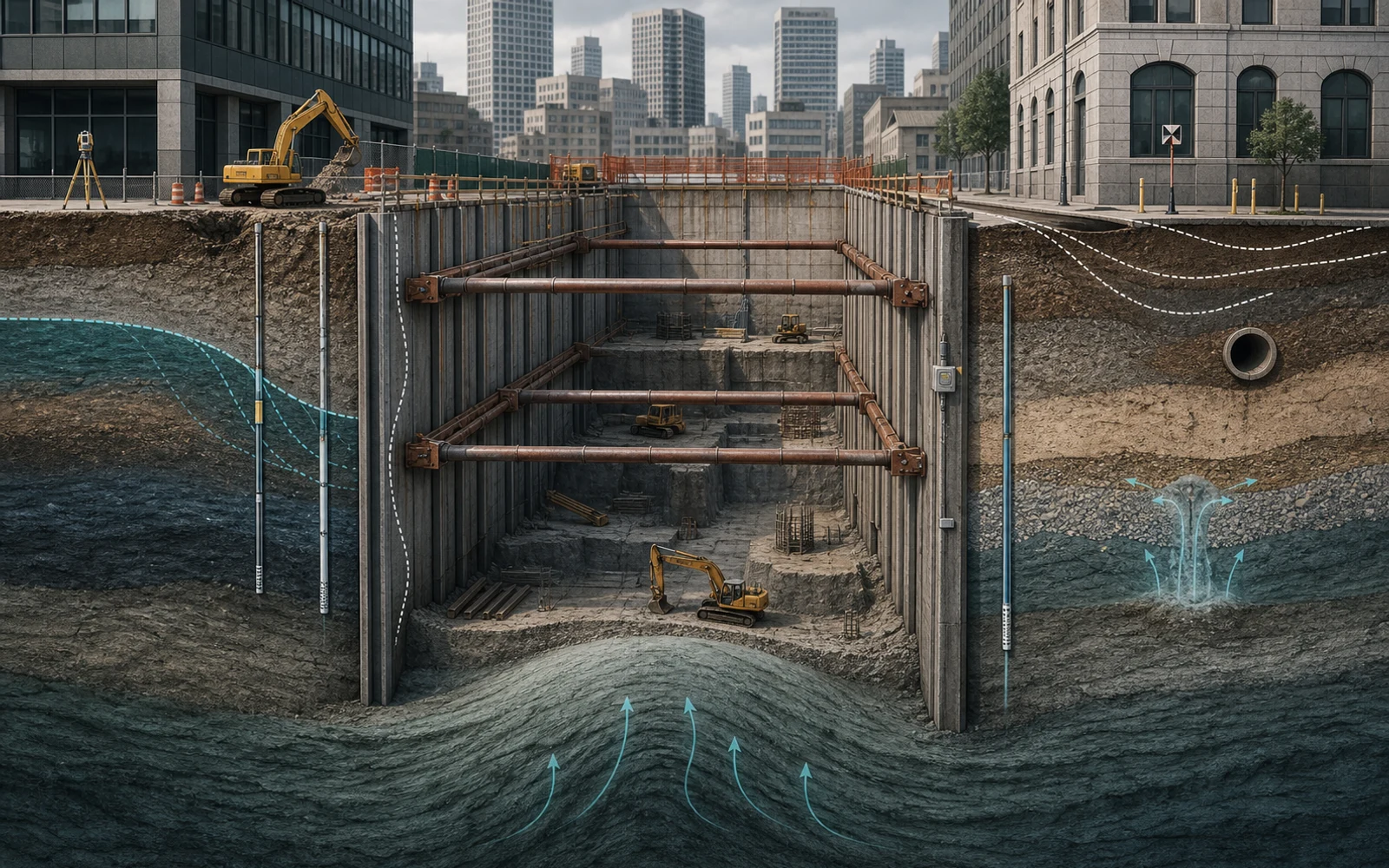

깊은 굴착은 흙막이 벽이 버텨도 왜 바닥이 솟고 주변이 내려앉는가: 벽체변형·버팀축력·저면융기·보일링·배수와 시공단계의 역학

깊은 굴착을 완성 단면이 아닌 시간에 따라 하중경로가 바뀌는 시스템으로 읽는다. 벽체 변형, 버팀·앵커 축력, 연약점토 저면융기, 모래층 보일링과 파이핑, 배수에 따른 외측 침하, 인접 구조물과 계측의 연결을 공식 자료에 근거해 설명한다.

깊은 굴착은 흙막이 벽이 버텨도 왜 바닥이 솟고 주변이 내려앉는가: 벽체변형·버팀축력·저면융기·보일링·배수와 시공단계의 역학

깊은 굴착의 위험은 벽체가 넘어지는 장면으로만 나타나지 않는다. 흙막이 벽이 겉으로 서 있고 버팀대도 멀쩡해 보여도 굴착 저면이 솟거나, 이음부로 모래가 빠져나오거나, 굴착장 밖의 건물과 관로가 내려앉을 수 있다. 이유는 간단하다. 굴착은 벽 하나의 구조계가 아니라 흙·지하수·벽체·띠장·버팀 또는 앵커·인접 기초·시공 순서가 변위를 매개로 하중을 나누는 임시 시스템이기 때문이다.

이 글의 목표는 특정 국가 기준의 설계값을 제공하는 것이 아니다. 굴착 설계도와 계측 기록을 읽을 때 어떤 물리 현상을 서로 구분해야 하는지, 계산 결과가 무엇을 증명하고 무엇을 증명하지 못하는지, 이상 징후가 나왔을 때 어떤 자료를 함께 보아야 하는지를 초급자에서 실무 검토자까지 이어지는 한 개의 사고 체계로 정리한다. 제시하는 식과 숫자는 설명용 선별 계산이며 허용 안전율, 경보값, 배수량, 앵커 도입력 또는 시공 승인을 뜻하지 않는다.

1. 굴착은 한 장의 단면이 아니라 상태가 바뀌는 과정이다

완성 단면에는 벽체와 여러 단의 버팀이 모두 그려져 있다. 그러나 실제 구조계는 굴착 전, 첫 굴착, 첫 띠장과 버팀 설치, 다음 굴착, 하부 지보 설치, 바닥 슬래브 타설, 버팀 해체와 되메우기를 차례로 거친다. 각 상태에서 벽의 무지보 길이, 토압과 수압의 작용 면, 지보 강성, 근입부 반력, 굴착 저면의 응력 상태가 다르다. 따라서 최종 단면 하나만 해석해서 얻은 최대 휨모멘트와 축력은 중간 단계의 지배값을 놓칠 수 있다.

Caltrans의 2025년 Trenching and Shoring Manual도 억제식 흙막이는 중간 지보의 설치 전후에 서로 다른 하중을 받고, 설치뿐 아니라 되메우기 중 지보 해체 단계까지 필요에 따라 분석해야 한다고 설명한다. 이 문장을 실무 언어로 바꾸면 ‘단계별 원장’을 만들라는 뜻이다. 각 행에 굴착고, 지보 설치·가압 상태, 수위, 벽체 변위, 지보 축력, 주변 침하, 다음 단계 진입 조건과 책임자를 함께 기록해야 한다.

2. 해석보다 먼저 만들어야 할 지반·지하수·인접물 모델

첫 질문은 ‘토압계수는 얼마인가’가 아니라 ‘어떤 층이 어디까지 이어지는가’다. 성토층과 충적 모래, 연약점토, 풍화대가 교차하는 현장에서 한 개의 평균 단위중량과 마찰각으로 전 깊이를 표현하면, 벽체 휨뿐 아니라 저면융기와 침투 파괴의 위치를 동시에 흐리게 만든다. 시추공 사이의 연속성, 약층의 방향, 투수성이 큰 렌즈, 피압 대수층, 기존 지하벽과 매설관이 만든 우회 유로를 개념 지반모델에 표시해야 한다.

지하수 모델에는 ‘수위 한 줄’보다 더 많은 정보가 필요하다. 상부 자유수면과 하부 피압수두가 같은지, 벽체가 차수층에 도달하는지, 벽 이음부·앵커 관통부·기존 구조물 접합부가 누수 경로가 될 수 있는지, 배수 영향이 굴착장 밖으로 퍼질 지층인지 구분한다. 인접물 조사에는 건물 층수만 적지 않는다. 기초 형식과 저면, 말뚝 길이, 구조 강성, 기존 균열, 민감한 설비, 관로 접합부, 현재 변위의 기준선을 함께 남긴다.

이 모델은 한 번 작성하고 봉인하는 보고서가 아니다. 굴착 중 유입수의 탁도, 계측된 수두, 벽체 변형 형상, 지표 침하 분포가 예상과 다르면 지층 연결성과 경계조건을 갱신한다. 계산 모델의 정밀도보다 잘못된 지반모델을 빨리 수정하는 능력이 더 중요할 때가 많다.

3. 벽·흙·물·지보는 변위를 통해 하중을 나눈다

토압은 벽에 미리 붙어 있는 고정 삼각형이 아니다. 벽이 거의 움직이지 못하면 정지 상태에 가까운 응력이 남을 수 있고, 충분히 움직이면 주동 또는 수동 상태가 부분적으로 동원된다. 여기에 지하수압과 지표 상재하중, 차량·크레인·자재 적치, 인접 기초의 국부 하중이 더해진다. Caltrans는 지하수압을 상재하중이 아니라 직접 작용하는 압력으로 구분한다. 배수가 막힌 벽에 ‘토압만’ 적용한 뒤 물을 누락하는 것은 하중 분류 자체가 틀린 것이다.

벽체가 안쪽으로 휘면 뒤채움 지반은 벽 쪽으로 이동할 공간을 얻고 지표에는 침하가 나타날 수 있다. 띠장은 국부 벽체 반력을 버팀 또는 앵커 위치로 모으고, 지보는 축력으로 반대편 벽이나 안정 지반에 전달한다. 벽의 근입부는 휨과 회전, 수동저항과 축방향 반력을 함께 부담할 수 있다. 앵커가 경사져 있으면 수평분력뿐 아니라 수직분력도 벽에 전달되므로 벽체의 축방향 지지와 침하 가능성을 따로 확인해야 한다.

4. 굴착 단계가 바뀔 때 지보 축력도 재분배된다

첫 단을 굴착하면 벽 상부가 변형하고, 첫 지보를 설치하면 그 높이의 횡변위가 새로 구속된다. 그 아래를 굴착하면 벽의 휨 형상이 바뀌며 이미 설치된 상부 지보의 축력도 변한다. 하부 지보가 설치되면 다시 새로운 경계조건이 생긴다. ‘각 지보는 자기 아래 흙만 받는다’는 식의 단순 구획은 실제 연속 벽체의 휨과 하중 재분배를 설명하지 못한다.

시공 오차도 구조 거동이다. 계획 깊이보다 먼저 굴착하면 무지보 길이가 늘고, 띠장 뒤 틈이나 단부 지압 불량은 설계된 축력 경로를 끊는다. 버팀 편심은 축력에 휨을 더하며, 긴 강재 버팀은 온도 변화와 잭 조작의 영향을 받을 수 있다. 버팀 축력 한 점이 높다고 즉시 토압 증가로 단정해서는 안 된다. 온도, 도입력, 계측기 영점, 접합부 미끄럼, 다음 단 굴착 시각과 함께 시계열로 읽어야 한다.

5. 주변 침하를 벽체 변형 하나로 설명하면 진단이 빗나간다

굴착 외측 침하는 여러 성분이 겹친 결과다. 첫째는 벽체 휨과 회전에 따라 흙이 굴착 쪽으로 이동하며 생기는 체적 손실이다. 둘째는 과굴착, 굴착면 방치, 느슨한 뒤채움, 엄지말뚝 사이 토류판 설치 지연 같은 시공 손실이다. 셋째는 벽 이음부나 관통부의 누수와 함께 세립분이 이동하는 내부 침식이다. 넷째는 배수로 간극수압이 낮아져 압밀성 층의 유효응력이 증가하는 장기 또는 지연 침하다.

그래서 지표 침하만 측정해서는 원인을 구분하기 어렵다. 벽체 경사계가 굴착 쪽 변위를 보이면서 바로 뒤 지표가 내려가면 벽 변형 성분을 의심할 수 있다. 벽 변위는 작지만 탁한 유출수와 국부 싱크가 나타나면 토사 유실 가능성이 커진다. 넓은 범위에서 지하수위 저하와 시간 의존 침하가 함께 보이면 배수 영향과 압밀을 검토한다. 하나의 관측값은 경보가 될 수 있지만, 원인 판정에는 서로 다른 물리량의 공간·시간 상관이 필요하다.

6. 연약점토의 저면융기는 전역 안정 문제다

연약한 점토를 깊게 파면 굴착으로 제거된 흙의 무게만큼 저면의 연직응력이 줄어든다. 반면 굴착장 바깥의 흙 자중과 상재하중은 남아 있다. 비배수 상태에서 이 응력 차이가 점토의 전단저항을 넘으면 외측 지반이 아래로 움직이고 굴착 저면이 넓게 솟는 전역 파괴 기구가 형성될 수 있다. 이는 벽 한 구간의 휨강도 부족과 다른 문제이며, 굴착 폭·깊이·길이, 점토층 두께와 비배수전단강도, 단단한 하부층 위치, 벽 근입 조건과 상재하중을 함께 본다.

Caltrans 매뉴얼은 하부 버팀을 벽 가까이에 둔다고 저면융기가 방지되는 것은 아니라고 명시한다. 그 버팀은 하부 벽체가 굴착 안으로 회전하는 것을 억제할 뿐, 저면 아래로 이어지는 전역 전단경로를 직접 차단하지 못한다. USACE의 토질 지지력 매뉴얼도 굴착 바닥의 융기를 지지력형 안정 문제로 다루며 벽의 하부 근입이 융기 경향을 줄일 수 있음을 설명한다.

바닥이 몇 밀리미터 올라왔다는 사실만으로 전역 파괴를 선언할 수도 없다. 계측 기준점 이동, 바닥 제거·재하, 장비 진동, 팽창성 토질, 국부 용출을 분리해야 한다. 하지만 저면 융기, 벽 하부의 굴착 쪽 변위, 하부 버팀 축력 변화, 인접 지표 침하가 같은 시기에 같은 공간 패턴으로 나타나면 즉시 단계 진행을 멈추고 모델과 시공 상태를 재검토할 근거가 된다.

7. 모래층의 보일링·파이핑·양압은 서로 연결되지만 같은 말이 아니다

투수성 지반에서 외측 수두가 높고 굴착 내 수두가 낮으면 물은 벽 하단을 돌아 저면으로 상승하려 한다. 상향 침투력은 유효응력을 낮춘다. 출구 부근 동수경사가 충분히 커지면 모래 입자가 떠오르는 퀵 상태나 샌드 보일이 나타날 수 있다. 흐름이 토립자를 지속해서 운반하면 파이핑 또는 내부 침식으로 진행하며, 굴착 외측 지반의 체적 손실과 침하, 벽 근입부 수동저항 저하를 함께 일으킬 수 있다. 불투수성 바닥판 아래의 수압이 상향 안정성을 지배하는 양압 문제와도 구분해 검토해야 한다.

초기 선별에서는 평균 상향 동수경사 i = Δh/L와 임계 동수경사 i_cr = γ′/γ_w를 비교할 수 있다. 아래 예제는 포화단위중량 20.0 kN/m³, 수두차 7.0 m, 대표 침투길이 12.0 m를 넣은 단순 1차원 계산이다. 결과가 약 1.78이라는 사실은 ‘안전’ 판정이 아니다. 실제 흐름 경로, 다층지반, 이방성, 벽 이음 결함, 3차원 모서리 흐름, 내부 침식 민감도와 프로젝트 요구 성능을 반영하지 않았기 때문이다.

gamma_sat = 20.0 # kN/m³, illustrative only gamma_w = 9.81 # kN/m³ delta_h = 7.0 # m flow_length = 12.0 # m, not the excavation depth by default gamma_sub = gamma_sat - gamma_w i = delta_h / flow_length i_cr = gamma_sub / gamma_w screening_ratio = i_cr / i print(round(i, 3)) # 0.583 print(round(i_cr, 3)) # 1.039 print(round(screening_ratio, 2)) # 1.78

차수벽을 더 깊게 근입하거나, 외측과 내측 수두차를 줄이거나, 우물·웰포인트·감압정·수중 굴착과 봉수 콘크리트 같은 대안을 검토할 수 있다. 그러나 대책의 이름만으로 효과가 보장되지는 않는다. 배수 시스템이 어느 층의 수두를 얼마나 바꾸는지, 여과재와 배출 경로가 토사를 붙잡는지, 정전과 펌프 고장에 대한 예비성이 있는지까지 설계·시험·관측해야 한다.

8. 배수는 굴착을 안정시키면서 바깥 지반을 침하시킬 수 있다

배수는 굴착 저면의 수압과 유입량을 낮춰 작업성과 안정성을 개선할 수 있다. 동시에 굴착장 밖의 수위도 낮추면 간극수압이 감소하고 총응력이 거의 유지되는 층의 유효응력이 증가한다. 압밀 가능한 실트·점토층이나 느슨한 충전층이 존재하면 체적 감소와 지표 침하가 생길 수 있다. USGS는 지하수 저하로 세립질 대수저류층의 유효응력이 증가하고 압밀·지반침하가 발생할 수 있으며 일부 변형은 비가역적일 수 있다고 설명한다.

그렇다고 모든 배수가 큰 침하를 만든다고 단정해서도 안 된다. 영향은 수위강하의 크기와 범위, 대수층과 난투수층의 연결, 선행압밀응력과 압축성, 배수 기간, 재충전 조건에 좌우된다. USACE의 건설 배수 지침은 배수 설계와 운영이 인접 구조물과 공공에 영향을 줄 수 있으므로, 위험이 큰 현장에서 현장 시행착오에 맡기지 말고 지반·지하수 조건을 반영해 설계할 것을 강조한다.

따라서 펌프 유량만 기록하면 부족하다. 내·외측 관측정의 수두, 깊이별 간극수압, 지표와 건물의 침하, 유출수 탁도, 인접 우물 반응을 시간축에 맞춰 본다. 굴착장 내 수두는 내려갔는데 외측 수두가 예상보다 넓게 떨어진다면 안정화 효과와 외부 영향이 동시에 커졌을 수 있다.

9. 버팀과 앵커는 강도보다 설치 시점·접합·도입력이 먼저 보인다

지보 부재의 단면 검토가 통과해도 제때 설치되지 않으면 벽은 이미 움직인다. 굴착 단계 한계를 확인하고, 벽체와 띠장이 밀착되도록 설치하며, 버팀 단부의 전면 지압과 좌굴 구속, 연결부 볼트·용접, 잭과 패킹을 검사한 뒤 계획된 방법으로 도입력을 건다. 앵커는 자유장과 정착장이 잠재 파괴면 및 지장물과 어떻게 관계하는지, 천공·그라우팅·양생·시험·정착이 설계 의도와 맞는지 확인해야 한다.

프리로드는 이미 발생한 지반 변위를 지우는 되돌림 버튼이 아니다. 지나친 도입력은 벽과 주변 지반을 반대 방향으로 밀거나 연결부와 벽체에 예상 밖 하중을 만들 수 있고, 작은 도입력과 좌석 손실은 초기 변위를 허용한다. 필요한 도입력과 시험·재긴장 조건은 시스템, 지반, 인접물 성능기준에 맞춰 정해야 한다. 오래된 자료의 보편적 비율을 떼어 와 현장값으로 쓰면 안 된다.

FHWA의 앵커 지침은 예상 밖 벽체 이동의 한 원인으로 응력이 도입되지 않은 앵커 열 아래까지 과굴착한 상황을 든다. 이 사례의 교훈은 숫자가 아니라 순서다. 굴착고, 앵커 시공 완료, 그라우트 조건, 시험 결과, 락오프, 다음 굴착 허가가 하나의 승인 사슬이어야 한다.

10. 인접 건물·관로는 거리보다 변형 경로와 기초 형식으로 판단한다

굴착선에서 같은 거리에 있는 두 건물이 같은 위험을 갖는 것은 아니다. 얕은 독립기초는 지표 침하곡선과 회전에 민감할 수 있고, 마찰말뚝은 수위 저하와 지층 압밀로 생기는 부마찰력의 영향을 받을 수 있다. 말뚝 선단이 굴착 저면 아래 잠재 변형대에 놓이면 횡변위도 검토해야 한다. 강성이 큰 건물은 총침하가 작아도 국부 경사와 연결부에 힘이 집중될 수 있으며, 취성 관로는 작은 차등변위에도 누수할 수 있다.

보강 판단은 임의의 45도 선 하나로 끝나지 않는다. 예측 벽체 변형, 지표 침하곡선, 저면 전역 파괴 경로, 배수 영향 범위, 기초 하중 전달 깊이와 구조물 허용변형을 겹쳐 본다. 언더피닝은 하중을 잠재 변형대 아래로 전달하거나 기존 기초를 임시로 지지하는 수단이지만, 설치 과정 자체가 굴착·천공·그라우팅·잭킹을 포함해 새 변위를 만들 수 있다. 보강안도 단계별 상호작용으로 검토해야 한다.

11. 손계산·보-스프링·2차원·3차원 모델은 경쟁자가 아니라 계층이다

손계산은 하중 규모와 파괴형식을 빠르게 선별한다. 토압·수압 분리, 지보 분담폭, 벽체 휨, 버팀 좌굴, 저면융기, 상향 동수경사와 양압을 서로 독립된 체크로 시작하면 누락을 찾기 쉽다. 보-스프링 모델은 벽체 연속 휨과 지보 설치 단계를 비교적 투명하게 추적한다. 다만 스프링 강성과 한계반력, 배수 조건을 어떻게 정했는지가 결과를 좌우한다.

2차원 단계별 유한요소 모델은 지층, 벽체, 인터페이스, 지보, 굴착·배수 순서를 함께 표현할 수 있다. 그러나 긴 굴착의 평면변형률 가정은 모서리, 단부, 램프, 개구부, 불규칙 지보 배치와 국부 누수를 놓친다. 3차원 모델은 이런 효과가 중요한 곳에 쓰되, 입력 불확실성과 시공 세부가 함께 정교해지지 않으면 그림만 복잡해진다.

좋은 검토는 모델을 하나 고르는 데서 끝나지 않는다. 단순 모델의 하중평형과 파괴기구를 기준으로 정교한 모델의 반력·변위 형상을 확인하고, 민감도 분석으로 비배수강도·벽체 강성·지보 강성·수두·인터페이스 조건 중 결과를 지배하는 변수를 찾는다. 현장 계측은 그 변수와 직접 연결되도록 배치한다.

12. 파괴형식별로 관측 증거와 잘못된 지름길을 분리한다

가능한 메커니즘함께 볼 증거피해야 할 단정

벽체 휨·회전깊이별 경사계 형상, 지표 침하, 지보 설치 시각과 축력벽 상단 한 점이 작으니 전체 벽도 안전하다

저면융기저면 융기 분포, 벽 하부 변위, 하부 지보 축력, 외측 침하하부 버팀이 있으니 전역 융기는 생기지 않는다

파이핑·토사 유실내·외측 수두, 유출수 탁도·토립자, 국부 공동·침하, 유입 위치펌프가 유량을 처리하니 지반도 안정하다

배수 압밀깊이별 수두강하, 시간 의존 침하, 압축성 층과 영향 범위벽 변위가 작으니 굴착이 침하 원인이 아니다

지보 시공 문제굴착고, 밀착·단부 지압, 도입력, 온도, 연결부와 축력 이력부재 강도 검토가 통과했으니 설치 상태도 정상이다

표의 목적은 현상을 이름 붙이는 데 있지 않다. 서로 다른 원인이 비슷한 표면 증상을 만들 수 있다는 사실을 기억하게 하는 데 있다. 예를 들어 침하는 벽체 변형, 내부 침식, 배수 압밀 모두에서 나타난다. 따라서 첫 관측만으로 대책을 선택하지 말고, 원인을 가르는 두 번째 물리량을 찾아야 한다.

13. 시공 통제점은 도면의 선을 현장 행동으로 바꾼다

단계별 시공계획에는 각 굴착 리프트의 한계, 노출 가능한 시간과 길이, 지보 설치·시험·도입력 완료 조건, 다음 단계 승인자, 배수·예비전원, 집중호우와 정전 대응, 비상 되메우기 또는 수위 회복 같은 조치를 명시한다. 벽체 이음부, 앵커 관통부, 우물 주변과 기존 구조물 접합부는 누수와 토사 유실의 집중 검사점이다.

현장에서는 ‘조금 더 파고 지보를 넣자’는 효율 논리가 쉽게 생긴다. 그러나 몇십 센티미터의 과굴착이 중요한 이유는 숫자 자체가 아니라 경계조건을 바꾸기 때문이다. 무지보 길이가 늘고, 지보가 받기 전에 벽과 지반이 움직이며, 이미 발생한 변위는 프리로드로 완전히 회복되지 않을 수 있다. 계획 변경은 해당 단계의 벽체·지보·저면·지하수 안정과 계측 기준을 다시 확인한 뒤 승인해야 한다.

OSHA의 굴착 요구사항은 작업 전 지하 매설물 확인, 인접 구조물 지지, 물 고임 방지, 유자격자의 검사와 위험 상황 후 재검사를 요구한다. 이는 미국 작업안전 규정의 경계이며 구조·지반 설계 전체를 대신하지 않는다. 실제 공사에는 해당 관할의 법과 발주 기준, 승인된 설계 및 안전계획을 적용해야 한다.

14. 계측기는 ‘무엇이 움직였나’가 아니라 ‘왜 움직였나’를 묻도록 배치한다

계측직접 답하는 질문혼자서는 증명하지 못하는 것

벽체 경사계벽이 어느 깊이에서 어떤 형상으로 움직였는가토압·수압·지보 중 원인이 무엇인가

측량 프리즘·침하점지표와 구조물의 수평·수직 변위가 어디에 집중되는가벽 변형, 압밀, 토사 유실의 분담

버팀 변형률·하중계지보 축력이 단계와 시간에 따라 어떻게 변했는가온도·편심·영점 오류가 제거됐는가

앵커 하중계·리프트오프정착 후 하중 유지와 손실이 어떤가전체 벽과 정착지반의 변형이 허용되는가

피에조미터·관측정어느 층의 수두와 간극수압이 변하는가토립자 이동과 배수 영향이 안전한가

저면 융기점·심부 변위바닥과 하부 지반의 연직변위가 어떤가전역 파괴면이 확정됐는가

계측 전 기준선이 없으면 변화량을 믿기 어렵다. FHWA는 굴착 전에 광학 측량 기준선을 만들고 시각 검사를 수행하며, 예상 밖 벽체 이동이 나타나면 벽·지표·앵커 하중·지중 변위를 포함하도록 감시 범위를 넓히는 접근을 설명한다. 센서의 정밀도보다 기준점 안정성, 설치 깊이, 측정 빈도, 기상·공정 기록, 데이터 검토 책임과 고장 시 대체 측정이 먼저다.

15. 경보값보다 중요한 것은 관측-진단-조치의 폐루프다

보편적인 ‘주의·경계·위험’ 숫자를 복사하면 현장의 성능기준과 계측 오차를 숨길 수 있다. 경보값은 구조물 허용변형, 벽과 지보의 예측 단계곡선, 계측 정밀도와 자연 변동, 공사 중 대응 가능 시간을 바탕으로 프로젝트별로 정한다. 절대값뿐 아니라 증가율, 공간 패턴, 서로 다른 센서의 동시 변화와 공정 사건을 함께 조건으로 사용할 수 있다.

폐루프는 기준선 설정, 관측, 원인 분류, 예측과 비교, 조치와 책임자 지정, 재측정의 순서다. 예를 들어 벽체 변위가 빨라지면 무조건 지보를 더 넣기 전에 과굴착 여부, 지보 밀착·축력, 수위 변화, 유입수와 외측 침하를 확인한다. 원인이 지보 지연이면 굴착 중지와 지보 복구가 우선일 수 있고, 파이핑이면 무분별한 추가 펌핑이 수두차를 더 키울 수 있다. 조치는 원인 가설과 연결돼야 한다.

16. 설계·시공 검토자가 마지막에 확인할 질문

최종 단면뿐 아니라 각 굴착·지보 설치·바닥 시공·지보 해체 단계가 분석됐는가?

토압과 수압, 상재하중이 구분됐고 지층별 배수 조건과 피압수두가 반영됐는가?

벽체 휨, 지보 축력, 근입부 안정, 저면융기, 파이핑·양압이 서로 다른 파괴형식으로 확인됐는가?

배수의 굴착 내 안정 효과와 외측 수위강하·침하 가능성을 동시에 평가했는가?

인접 기초·관로의 형식과 변형 허용성, 기존 상태와 기준선이 문서화됐는가?

과굴착, 지보 설치 지연, 접합부 틈, 전원 상실, 집중호우와 누수에 대한 행동·책임자가 정해졌는가?

각 계측기가 어떤 원인 가설을 가르는지, 경보 후 누가 무엇을 멈추고 확인하는지 명확한가?

깊은 굴착을 잘 읽는다는 것은 가장 복잡한 모델을 쓰는 일이 아니다. 하중경로가 단계마다 바뀐다는 사실을 놓치지 않고, 벽체가 서 있다는 한 장면을 전체 안정과 혼동하지 않으며, 지하수 대책의 이득과 외부 영향을 같은 장부에 올리고, 계측으로 지반모델을 계속 갱신하는 일이다. 이 네 가지가 연결될 때 계산은 현장 의사결정에 쓸 수 있는 도구가 된다.

공식 자료와 적용 경계

아래 자료는 메커니즘과 검토 항목을 교차 확인하는 데 사용했다. 발행일이 오래된 FHWA cut-and-cover 자료는 역사적으로 축적된 거동 설명에만 사용했으며, 그 안의 비용·간격·프리로드 비율을 현재의 보편 설계값으로 옮기지 않았다. Caltrans와 USACE 자료의 계수·안전율도 해당 문서의 전제와 관할을 벗어나 처방하지 않았다. 접속일: 2026-08-19.

Caltrans, Trenching and Shoring Manual (2025)

USACE, EM 1110-2-2504, Design of Sheet Pile Walls

USACE, EM 1110-1-1905, Bearing Capacity of Soils

USACE, ETL 1110-2-586, Construction Dewatering and Groundwater Control

FHWA, Ground Anchors and Anchored Systems (FHWA-IF-99-015)

FHWA, Cut-and-Cover Tunneling Techniques

USGS, Land Subsidence in the United States, Circular 1182

OSHA, 29 CFR 1926.651, Specific Excavation Requirements

적용 주의: 이 글은 교육용 일반론이다. 실제 굴착은 현장 조사, 승인된 단계별 설계, 해당 관할 법규, 자격 있는 기술자의 검토와 공사 중 계측·비상계획을 따라야 한다.
