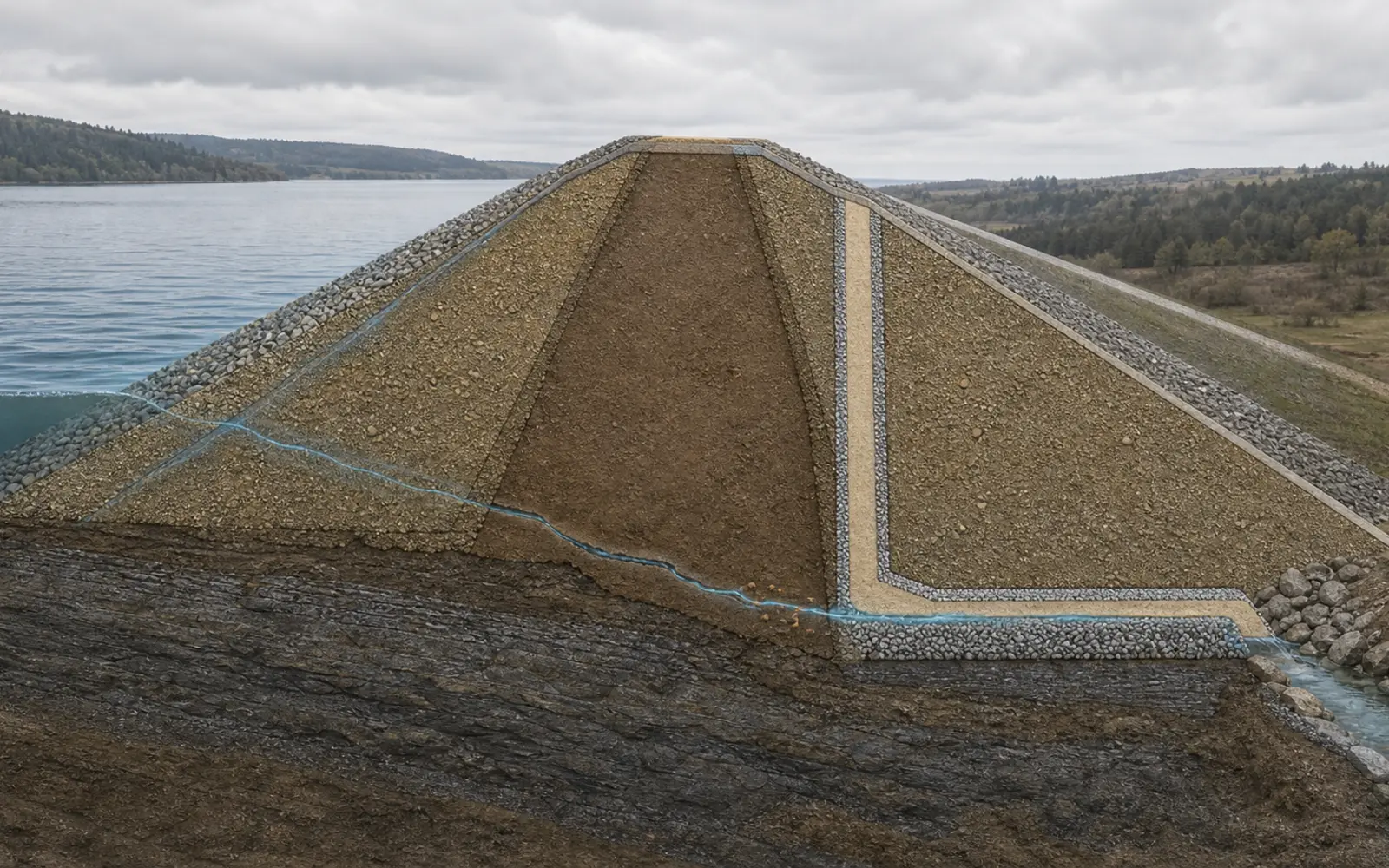

흙댐과 제방은 겉이 멀쩡해도 왜 안에서 무너지는가: 내부침식·파이핑·집중누수·서퓨전과 필터의 역학

흙댐과 제방에서는 물이 조금 샌다는 사실과 흙이 안에서 씻겨 나간다는 사실이 같지 않다. 제어된 침투수는 필터와 배수층을 거쳐 안전하게 나갈 수 있지만, 균열·관로 접촉면·기초의 투수층·비보호 유출구에 흐름이 집중되면 토립자가 이탈하고 운반되며 유로가 짧아지는 내부침식으로 바뀔 수 있다. 이 글은 후퇴침식 파이핑, 집중누수 침식, 접촉침식, 서퓨전·서포션, 출구 융기와 보일링을 구분하고, 개시–지속–진전–파괴의 사건 사슬을 필터·배수·계측이 어떻게 끊는지 설명한다. 특정 설계기준의 입도비나 허용값을 대신하지 않으며, 현장 조건을 모른 채 하나의 임계동수경사로 안전을 판정하지 않는다.

1. 침투는 정상일 수 있지만 토립자 이동은 별개의 경고다

흙 구조물은 완전한 방수체가 아니다. 물은 제체, 기초, 양안부를 통해 흐를 수 있고, 설계의 목표도 모든 물을 0으로 만드는 것보다 수두를 제어하고 토립자를 붙잡은 뒤 물을 안전한 출구로 보내는 데 있다. USACE EM 1110-2-1901은 흙댐·록필댐의 제체·기초·양안부에 침투가 존재하며, 과도한 양압·하류 사면의 약화·파이핑·개방 절리로의 손실을 막도록 제어해야 한다고 설명한다. 즉 누수량이 0이 아니라고 곧바로 파괴는 아니며, 반대로 누수가 맑다고 해서 흙 이동이 없다고 단정할 수도 없다.

내부침식의 핵심은 토립자가 원래 골격에서 떨어져 나와 다른 곳으로 운반되는가다. 처음에는 몇 알의 이동일 수 있지만, 그 자리에 공극이 커지고 흐름이 집중되면 유량과 침식능력이 다시 증가하는 양의 피드백이 생긴다. 반대로 하류 필터면이 입자를 포획해 봉합층을 만들면 물은 공극을 통해 계속 빠져나가도 침식은 멈출 수 있다. 따라서 현장 관찰은 “물이 있나?”에서 끝나지 않고 “어디서 들어와 어떤 재료를 지나 어디로 나오며, 그 사이에 입자 포획층이 연속적으로 있나?”로 이어져야 한다.

2. 전수두·동수경사·유로를 한 장의 에너지 지도처럼 읽는다

침투 해석의 출발점은 전수두 h다. 위치수두 z와 압력수두 u/γw를 합한 전수두가 유로를 따라 감소하고, 두 점의 수두차 Δh를 유로 길이 L로 나눈 값이 평균 동수경사 i다. 포화되고 층류인 이상화 조건에서는 Darcy 식 q = kiA로 유량을 연결할 수 있다. 여기서 k는 투수계수, A는 유효 통수면적이다. 이 식은 수량 보존과 압력 분포를 이해하는 기본 도구지만, 토립자가 떨어지는 임계조건 자체를 주는 식은 아니다.

현장 유로는 균질한 직선이 아니다. 다짐층 경계, 기초의 모래 렌즈, 암반 절리, 콘크리트 접촉면, 균열은 짧고 투수성이 큰 우선 유로를 만든다. 저수위와 하류수위로 계산한 평균 i가 낮아도 결함 끝, 유출구, 층 두께가 급변하는 곳의 국부 경사는 훨씬 클 수 있다. USBR Design Standards No. 13, Chapter 8도 실제 흙과 경사가 유로를 따라 크게 변하므로 내부침식에 대한 단일 결정론적 안전율을 만들기 어렵다고 지적한다. 그래서 흐름망·수치해석 결과는 위험의 위치를 좁히는 지도이지, 결함이 없다는 증명서가 아니다.

침투 해석의 기초 장부 h = z + u/γw 전수두 i = Δh/L 평균 동수경사 q = k·i·A 포화·층류 Darcy 흐름 j = i·γw 단위체적당 침투력의 이상화 σ′ = σ - u 유효응력 주의: q = kiA와 평균 i만으로 균열침식·서퓨전·후퇴침식의 개시를 판정하지 않는다.

3. 침투력·유효응력과 입자 침식을 혼동하지 않는다

위로 흐르는 물은 흙 골격을 들어 올리는 방향의 침투력을 만들고 간극수압을 높여 유효응력 σ′ = σ − u를 줄인다. 포화된 비점착성 흙이 균질하고 상향 1차원 흐름을 받는 이상화에서는 임계동수경사를 ic ≈ γ′/γw = (Gs−1)/(1+e)로 나타낼 수 있다. 이때 유효응력이 0에 가까워져 quick condition, heave, boiling 또는 blowout이 나타날 수 있다. 이 관계는 출구의 덩어리 안정과 양압을 생각하는 데 유용하지만, 모든 내부침식의 임계값은 아니다.

후퇴침식은 비보호 유출구에서 낱알이 떨어지고 상류로 침식 전선이 진행하는 과정이며, 집중누수 침식은 균열 벽면의 수리 전단과 재료의 침식성이 중요하다. 서퓨전은 조립 골격이 남은 채 이동 가능한 세립분이 공극을 통과할 수 있다. 이들은 유효응력이 전면적으로 0이 되기 전에도 시작될 수 있다. USBR 자료에는 특별히 취약한 균질 미세모래나 분산성 흙에서 내부 수평경사가 흔히 인용되는 출구 임계값보다 훨씬 낮아도 침식 사례가 있었음을 소개하지만, 이는 현장 보편 허용값이 아니라 재료·결함·구속 조건에 따라 문턱이 달라진다는 경고로 읽어야 한다.

4. 개시–지속–진전–파괴의 네 문으로 사건을 분해한다

FEMA P-1032와 USBR·USACE의 위험분석 실무는 내부침식을 하나의 순간이 아니라 단계적 사건으로 본다. 개시에서는 흐름이 토립자를 이탈시킨다. 지속에서는 이탈한 입자가 적합한 필터에 잡히지 않고 하류로 빠져나간다. 진전에서는 공동이나 파이프가 자라거나 무너졌다 다시 생기며 유로가 짧아지고 유량이 늘어난다. 마지막 파괴에서는 관통 유로 확대, 함몰, 사면 손상, crest 상실이나 월류 같은 구조적 결과로 이어진다.

이 분해는 대책의 목적을 분명하게 만든다. 개시 가능성을 완전히 없애지 못해도 필터가 지속을 막을 수 있다. 내부 공동이 일부 생겨도 자가치유와 구속, 유량 제한이 진전을 늦출 수 있다. 반대로 차수벽으로 평균 유량을 줄였더라도 우회 유로가 열린 출구와 연결되면 취약점은 남는다. 그래서 위험평가에서는 “파이핑이 가능한가?”라는 한 문장보다 각 단계가 통과할 조건과 이를 부정하는 증거를 따로 적는 편이 낫다.

5. 파이핑이라는 한 단어를 네 가지 메커니즘으로 풀어낸다

현장에서 탁수가 보이면 흔히 모두 “파이핑”이라 부르지만, 정확한 대책은 입자의 출발점과 운반 방식에 달려 있다. 후퇴침식 파이핑은 하류 비보호 유출구에서 시작해 상류로 진행한다. 집중누수 침식 또는 scour는 균열·관로·구조물 접촉면에 집중된 빠른 흐름이 벽면을 깎는다. 접촉침식은 세립층과 조립층 경계에 평행한 흐름이 세립자를 끌고 간다. 서퓨전은 안정된 조립 골격의 공극을 통해 이동 가능한 세립분이 선택적으로 빠져나가는 과정이다.

메커니즘개시 위치와 조건대표 증거핵심 방어선

후퇴침식 파이핑비보호 유출구, 침식성 흙, 지속 수두, 공동 유지모래 분출, 유출구 이동, 함몰, 유량 증가유출면 지지 필터, 압력 제어, 안전 배출

집중누수 침식균열·관로·콘크리트·암반 접촉면의 선호 유로국부 탁수, sinkhole, 결함과 정렬된 누수결함 하류의 연속 필터와 배수, 접촉부 상세

접촉침식세립층–조립층 경계의 평행 흐름경계부 재료 손실, 하류 토사, 국부 침하전이층, 유속·경사 제어, 경계 연속성

서퓨전내부불안정 입도, 이동 가능한 세립분, 통과 가능한 공극세립분 유출, 투수성 변화, 장기 침하입도 안정성 평가, 적합 필터, 경사·유량 제어

heave·boiling상향 침투로 출구 유효응력·구속 상실융기, boil, 표면 불안정, 압력 상승양압 저감, relief, 필터 구속, 버름

USBR–USACE Best Practices의 D-6 Internal Erosion Risks는 scour, backward erosion piping, internal migration, suffusion·suffosion을 구분한다. 명칭은 문헌마다 조금 다르므로 보고서에는 용어 정의와 관찰된 입자 이동 방식을 함께 써야 한다. 메커니즘을 섞으면 차수로 해결할 문제를 필터만으로 다루거나, 필터가 필요한 곳에 단순 배수재만 두는 오류가 생긴다.

6. 후퇴침식 파이핑은 하류 출구에서 상류로 자란다

후퇴침식에는 물 공급, 침식 가능한 재료, 보호되지 않은 유출구, 그리고 공동이나 파이프를 어느 정도 유지할 구조가 함께 필요하다. 처음에는 하류 유출면에서 작은 입자 몇 개가 떨어진다. 입자 손실로 만들어진 얕은 공동이 무너지지 않고 남으면 침식 전선이 상류로 이동한다. 파이프가 길어지는 방향은 물의 흐름과 반대이므로 “backward”라고 부른다. 결국 상류와 연결되면 유로가 급격히 짧아지고 유량·침식능력이 커져 파이프 확대, 함몰, 하류 사면 손상 또는 파괴로 이어질 수 있다.

그러나 모든 모래 boil이 즉시 관통 파이프를 뜻하지 않으며, 후퇴침식의 속도도 항상 빠르지 않다. 높은 수위 때만 간헐적으로 진행하거나 수십 년 동안 징후가 축적될 수 있다. 입자가 나온 위치, 입도와 광물, 배출량, 수위 변화와 시간지연, 상류 방향의 함몰·압력 이상을 연결해야 진행성을 판단할 수 있다. 출구를 눈으로 덮거나 무거운 재료로 무작정 막으면 압력이 높아지거나 다른 약한 곳으로 흐름을 돌릴 수 있으므로, 운영기관의 비상절차와 전문 엔지니어의 통제 없이 현장 임시조치를 지시해서는 안 된다.

7. 균열·관로·구조물 접촉면에서는 집중누수가 벽면을 깎는다

균열은 전체 제체의 평균 투수계수로 표현하기 어려운 짧은 유로다. 건조수축, 동결·융해, 부등침하, 지진 변형, 수압파쇄, 관로 주변 다짐불량, 콘크리트나 암반의 요철은 결함을 만들거나 열 수 있다. 물이 균열로 들어가면 공극을 천천히 지나는 Darcy 유속보다 훨씬 빠른 집중류가 형성되고, 균열 벽면의 흙이 slaking과 수리 전단으로 떨어진다. 입자가 하류로 운반되며 균열이 넓어지면 유량이 다시 커진다.

USBR Design Standards No. 13, Chapter 5는 균열·이상대·불량 다짐층뿐 아니라 제체와 콘크리트 구조물 또는 암반의 접촉면을 선호 유로로 명시한다. 제대로 맞닿은 필터면은 운반된 입자를 받아 작은 공극을 막는 filter seal을 만들고, 물은 필터 공극과 배수층으로 빠져나간다. 이것이 현대적 필터가 정상 공극류뿐 아니라 결함을 가정해 설계되는 이유다. 관로를 둘러싼 차수 collar 하나에 의존하기보다 접촉 상세, 다짐 가능성, 하류 필터 연속성을 함께 보아야 한다.

8. 접촉침식·서퓨전·서포션은 입도와 골격을 함께 봐야 한다

접촉침식은 두 재료가 맞닿는 경계를 따라 물이 흐를 때 세립층 입자가 조립층의 큰 공극으로 끌려가는 현상이다. 흐름이 경계를 가로지르는 필터 작용과 달리 경계에 평행하므로, 접촉면의 유속·경사, 재료 대비, 구속, 경계의 길이와 불연속이 중요하다. 제체–기초 접촉, 코어–shell 전이, 트렌치 되메움, 관로 주변은 이 메커니즘을 따로 점검할 가치가 있다.

서퓨전은 조립입자가 하중을 지지하는 골격을 유지한 채, 그 사이의 이동 가능한 세립분이 공극을 통해 빠져나가는 선택적 침식이다. 초기에 부피변화가 작아도 국부 투수계수가 바뀌고 세립분이 하류 필터나 배수관을 막을 수 있다. 서포션은 문헌에 따라 서퓨전과 바꾸어 쓰기도 하지만, USBR Chapter 8은 세립분 손실이 더 높은 경사에서 조립 골격의 불안정과 체적변화로 이어지는 경우를 구분해 설명한다. 따라서 보고서에는 명칭보다 “어느 입도분이 하중을 지지하고, 어느 분율이 이동하며, 시험 중 체적·응력·투수성이 어떻게 변했는가”를 기록해야 한다.

입도곡선의 틈이나 넓은 분포만 보고 내부불안정을 확정해서도 안 된다. 입자 모양, 밀도, 응력상태, 세립분의 점착성, 시료 교란, 경사 방향과 경계조건이 결과를 바꾼다. 입도 기반 screening은 조사 우선순위를 정하고, 필요하면 투수·내부안정 시험과 현장 계측으로 검증하는 단계적 도구다.

9. 필터는 입자를 붙잡고 배수층은 물과 압력을 운반한다

USDA NRCS NEH Part 633, Chapter 26은 필터의 첫 목적을 보호 대상 흙의 입자 손실 방지로, 배수층의 가장 중요한 기능을 물을 모아 압력 축적 없이 안전한 출구로 운반하는 능력으로 설명한다. 한 재료가 두 기능을 겸할 수 있지만 설계 질문은 다르다. 필터는 base soil과의 입도 적합성, 균열 봉합, 접촉과 구속을 확인해야 하고, 배수층은 예상 유량·출구·collector와의 연결·막힘·역류를 확인해야 한다.

필터가 너무 굵으면 base soil 입자가 통과하고, 지나치게 미세하면 유량을 수용하지 못해 압력이 쌓이거나 시공 중 분리·오염에 민감해질 수 있다. 배수층이 충분히 투수해도 필터가 아니면 세립자를 그대로 흡입할 수 있다. 반대로 입자 보유만 만족해도 배수 출구가 막혀 있으면 포획된 물이 압력을 높인다. 따라서 도면에는 “filter/drain”이라는 한 글자보다 보호 대상, 설계 입도 범위, 층 두께, 접촉 방향, collector와 관측 가능한 출구를 명확히 나타내야 한다.

10. 필터 입도비는 숫자 암기가 아니라 대표 입도와 시험의 문제다

필터 설계에서는 필터의 15% 통과 입경 D15F, base soil의 85% 통과 입경 d85B 같은 변수를 자주 쓴다. 그러나 하나의 D15F/d85B 값을 모든 흙에 적용하면 안 된다. base soil의 세립분 함량과 소성, 넓은 입도분포에서 실제로 침식 가능한 분율, 분산성, 설계가 새 필터인지 기존 재료의 적합성 평가인지에 따라 절차와 허용범위가 달라진다. NRCS Chapter 26도 단계별 절차가 cookbook처럼 보일 수 있으나 현장별 분석·시험과 공학적 판단이 필요하다고 명시한다.

합리적 순서는 먼저 보호 대상 흙을 구역별로 분리하고 신뢰할 수 있는 입도·Atterberg limits·분산성 정보를 확보하는 것이다. 넓은 입도 흙은 채택한 지침이 요구하는 방식으로 대표 또는 조정 입도를 만든다. 그다음 입자 보유 상한, 투수·용량 하한, 공급 가능한 재료의 생산 변동을 함께 검토하고, 경계에 가까운 재료나 중요한 결함 보호에는 no-erosion filter test 또는 continuing-erosion 계열의 실험을 고려한다. 수치비는 이 판단을 기록하는 도구이지 필터의 성능 그 자체가 아니다.

필터 검토 장부 — 숫자를 넣기 전에 질문을 채운다 1. Base soil은 어느 구역·시료를 대표하는가? 2. 전체 입도인가, 채택 절차에 따라 조정한 침식 가능 분율인가? 3. 필터는 정상 공극류, 균열 집중류, 둘 다를 받아야 하는가? 4. 입자 보유 기준과 투수·용량 기준을 동시에 만족하는가? 5. 생산·운반·포설 중 분리와 오염을 고려한 규격 폭인가? 6. 접촉, 두께, 구속, collector, 관측 가능한 출구가 연속적인가? 7. 경계 사례는 실험으로 실제 봉합·지속침식을 확인했는가?

11. 좋은 입도도 접촉·연속성·구속이 끊기면 실패한다

필터는 실험실 체가름표가 아니라 3차원으로 이어진 시공체다. base soil과 틈이 생기면 입자가 그 간극으로 먼저 이동하고, 필터가 너무 얇거나 분리되면 조립부가 열린 통로가 된다. 필터 자체가 균열을 가로질러 끊기거나 하류 방향으로 구속되지 않으면 수압에 의해 이동·blowout할 수 있다. FEMA의 Filters for Embankment Dams는 유출면과의 직접 접촉이 base soil을 지지하며, 필터가 충분히 구속되지 않으면 후퇴침식 방어를 잃을 수 있음을 강조한다.

시공 중에는 공급원 변동, crusher 조정, stockpile의 낙하 높이, 운반·도저 작업, 과도한 물, 인접 점토의 오염이 입도를 바꾼다. 한 번의 승인 시험만으로 전체 길이를 대표할 수 없다. 구역별 lot 추적, 빈도 기반 체가름, 현장 수분·밀도, 실제 포설 두께, 경계면 청결, 층간 접촉, survey와 사진 기록을 묶어야 한다. collector pipe가 있으면 천공 크기와 주변 배수재의 호환성, 이음부, 역구배, 세척·관찰 접근성도 포함한다.

12. 취약한 곳은 재료가 바뀌고 변형이 집중되는 전이부다

내부침식은 대개 완벽히 균질한 중앙보다 경계에서 시작한다. outlet conduit 주변, spillway·wall과의 접촉, 급경사 암반 abutment, foundation cutoff의 끝, 오래된 굴착면, 코어 폭이 급변하는 곳, 서로 다른 압축성을 가진 재료의 접합부는 부등침하와 다짐 사각지대를 만든다. 상부 제체는 수위 변동과 건조수축으로 횡균열이 생기기 쉽고, 하부 기초는 피압 대수층과 투수성 렌즈가 유출구를 만든다.

동물 굴, 뿌리 부패공, 방치된 관정, 불완전한 폐공도 우선 유로가 될 수 있지만, 모든 표면 구멍을 곧바로 관통 유로로 간주해서는 안 된다. 핵심은 구조 이력과 정렬성이다. 균열이나 wet spot이 매설관·지형 골·기초 투수층과 연결되는가, 높은 저수위 뒤 시간차를 두고 반응하는가, 같은 선상에 압력 이상이나 침하가 있는가를 확인한다. 도면과 시공기록이 없으면 지구물리, 시추, trenching, dye나 수온·수질 추적을 가설별로 선택하되, 조사 자체가 차수부나 필터를 손상하지 않도록 계획해야 한다.

13. 조사는 유로–재료–출구–결과를 연결하는 증거 지도를 만든다

조사 목표는 단순히 “누수 위치 찾기”가 아니다. 상류 경계, 가능한 유입부, 제체·기초의 재료와 결함, 압력 손실 위치, 입자 포획 또는 배출 지점, 하류 결과를 한 단면과 평면에 연결해야 한다. 먼저 as-built 도면, 재료원과 다짐 기록, 과거 보수, 수위·강우·운영 이력, 오래된 사진을 모은다. 그다음 현장 walkover로 wet area, boil, 새로운 vegetation contrast, sinkhole, 균열, toe drain 출구와 토사 흔적을 동일 좌표계에 기록한다.

시료는 “탁하다”는 표현을 넘어 유출 토사의 질량, 입도, 색, 광물·화학 지문을 제체·기초 후보 재료와 비교해야 한다. piezometer는 총수두 분포와 시간응답을, weir·flume은 위치별 유량을, 수온·전기전도도·동위원소·염료는 유로 연결 가능성을 보완한다. geophysics는 넓은 범위의 이상을 찾는 screening에 유용하지만 수분·점토·금속·지형의 영향을 받으므로 확인 시추나 관찰과 교차검증한다. USBR Chapter 8도 염료, 수화학, 온도, 지구물리, trenching을 서로 다른 가설을 검증하는 도구로 제시한다.

증거지지할 수 있는 해석단독으로 증명하지 못하는 것함께 볼 자료

누수량 증가통수면적·경사·투수성 변화 가능성토립자 이동 또는 파이프 완성저수위·강우, 탁도, 압력, 위치 이동

탁수·모래입자 이동의 직접 징후 가능성입자의 출발점과 진전 단계입도·광물 지문, 유량, 출구·함몰 정렬

간극수압 상승배수 저하·수두 전달·양압 가능성침식 여부인접 계기, 수위 시간차, 변형

함몰·균열공동 붕괴·부등침하·건조수축 가능성물이 만든 공동인지 여부누수·지구물리·시추·이력

맑은 일정 누수안정된 배수 경로일 가능성상류의 세립분 손실이 없다는 보장장기 기준선, 배수재 토사, 압력·변형

14. 계측은 한 값의 경보보다 시간·공간·원인 반응을 본다

USACE EM 1110-2-1908은 제방·흙댐의 계측, 감시, 성능평가를 하나의 프로그램으로 다룬다. 좋은 기준선은 정상 수위 범위, 계절, 강우, 제수문 운영, 배수관 청소 전후의 반응을 포함한다. 누수량은 저수위에 대한 지연시간과 위치별 비율을 보고, piezometer는 절대값뿐 아니라 같은 단면의 수두손실 분포와 인접 계기의 일관성을 본다. 탁도는 센서 오염·강우 표면유출과 구분하고, 토사 포집량과 입도 변화로 보완한다.

진행성 이상은 여러 신호가 같은 가설을 지지할 때 강해진다. 예를 들어 같은 저수위에서 toe drain 유량이 해마다 늘고, 하류 piezometric head가 상승하며, 동일 선상에 새로운 함몰과 base soil과 일치하는 토사가 나타난다면 continuation이나 progression 가설의 무게가 커진다. 반대로 유량 증가가 강우와 즉시 연동되고 저수위와 무관하며 토사·압력 변화가 없다면 표면수 혼입을 먼저 조사할 수 있다. 경보값은 계기 정확도, 정상 변동폭, 결과의 심각도, 대응시간을 반영한 단계별 action level로 정한다.

15. 모델은 개념모형–손계산–수치해석–시험의 계층으로 쓴다

첫 모델은 유한요소가 아니라 개념 단면이다. 어느 구역이 수두를 떨어뜨리고, 어느 층이 물을 모으며, 어떤 결함이 필터를 우회하고, 유출구가 어디서 구속되는지 표시한다. 그다음 Darcy 유량, flow net, 피압층 uplift, 출구 경사 같은 손계산으로 지배 규모와 민감도를 확인한다. 2D 정상 침투해석은 piezometric head와 배수 영향의 1차 그림을 주지만, 균열·3D 양안부·비포화 전이·시간변화·투수성의 공간분산을 생략한다.

중요한 사건에서는 transient, anisotropic, stochastic 또는 3D 모델을 사용할 수 있지만 복잡성이 증거 부족을 감추면 안 된다. 투수계수 하나를 보정해 모든 piezometer를 맞추는 대신 재료 구역별 범위, 배수 경계의 막힘, 결함 시나리오를 바꾸어 관측 가능한 결과를 비교한다. 내부침식 자체는 유체–입자–변형의 연성 문제이므로 일반 침투해석만으로 진행속도를 예측하기 어렵다. HET·JET·filter test·내부안정 시험도 작은 시편과 특정 경계를 모사하므로 field scale과 응력·균열 형상의 차이를 불확실성으로 남겨야 한다.

16. 대책은 어느 단계와 메커니즘을 끊는지로 고른다

수두와 경사를 줄이는 대책에는 상류 blanket, cutoff wall·trench, grouting, 저수위 운영이 있다. 압력을 낮추고 안전한 출구를 만드는 대책에는 chimney filter, blanket drain, toe drain, relief well, downstream berm이 있다. 균열 집중류에는 하류의 연속 필터와 전이층, 접촉 상세 개선, 결함 주입이 조합될 수 있다. 기초 후퇴침식에는 exit filter·weighted berm·relief와 upstream cutoff를 함께 검토한다. 서퓨전은 내부안정 재료 대체, 적합 필터, 경사 저감과 막힘 관리가 핵심이다.

한 대책이 다른 고장형태를 악화할 수도 있다. grout curtain은 유량을 줄이지만 불완전한 끝단으로 경사를 집중시킬 수 있고, relief well은 압력을 낮추지만 부적합 screen이나 주변 필터가 토사를 생산할 수 있다. downstream blanket이 잘못된 입도면 열린 유출구가 될 수 있으며, 배수관을 막아 누수를 감추면 제체 내 압력이 오른다. 따라서 대안표에는 대상 단계, 우회 경로, 시공 중 수리상태, 검사·유지관리 가능성, 실패했을 때의 결과를 함께 적는다.

17. 시공 품질과 비상 대응은 설계도면 밖의 마지막 방어선이다

필터·배수 공사는 재료 승인, 생산, 운반, stockpile, 포설, 다짐, 인접층 접촉, collector 연결이 하나의 공정 사슬이다. hold point는 첫 생산 입도, 공급원 변경, 비정상 분리, 오염, 비·동결 후 재개, 두께·표고 확인, 관로 이음과 출구 통수시험에 둔다. 검사자는 평균값뿐 아니라 규격을 벗어난 국부 pocket과 층의 단절을 찾아야 한다. 완공 후에는 출구별 기준 유량, 세척 방법, 계기 읽기 주기, 현장 사진 위치를 운영 인수자료에 남긴다.

새로운 boil, 토사 동반 누수, 빠른 유량 증가, sinkhole, 사면 균열·침하가 발견되면 현장 접근 자체가 위험할 수 있다. 일반인이 boil을 밟거나 직접 막고, sinkhole을 굴착해 확인하거나, 계측 없이 배수 출구를 폐쇄해서는 안 된다. 소유자·운영기관의 비상행동계획에 따라 구역을 통제하고 즉시 책임 엔지니어와 안전당국에 알리며, 저수위 조정·filter berm·토사 포집 같은 조치는 구조와 하류 위험을 이해한 지휘 아래 시행한다. 이 글의 원리는 응급 현장지시를 대신하지 않는다.

18. 내부침식 설계·평가의 완성물은 숫자가 아니라 검증 가능한 고리다

좋은 내부침식 평가는 먼저 가능한 고장형태를 문장과 단면으로 정의한다. “기초 모래층의 하류 비보호 유출구에서 후퇴침식이 개시해 상류로 진전한다”처럼 위치와 단계가 드러나야 한다. 이어서 개시·지속·진전·파괴 각각에 필요한 조건, 이를 지지하거나 반박하는 자료, 불확실성, 결과와 대응시간을 적는다. 그 다음에만 추가 조사, 분석, 시험, 대책의 우선순위를 정한다.

설계자는 필터 입도비 하나가 아니라 재료 대표성, 입자 보유, 투수·용량, 접촉, 연속성, 구속, 시공 가능성, 관측 가능한 출구를 닫힌 고리로 확인한다. 운영자는 수위·강우·누수량·탁도·압력·변형을 같은 시간축에서 읽고, 관측이 가정과 다르면 모델과 action level을 갱신한다. 이 접근은 “물이 샌다/안 샌다”의 이분법을 넘어, 보이지 않는 과정의 어느 문을 어떤 방어선이 닫는지 증거로 설명하게 해 준다.

실무 체크리스트

침투수와 토립자 이동을 구분했는가?

개시 위치, 유로, 보호되지 않은 출구, 결과를 같은 단면에 표시했는가?

후퇴침식·집중누수·접촉침식·서퓨전·heave를 구분했는가?

평균 동수경사를 국부 결함의 임계값으로 오용하지 않았는가?

필터의 보유·투수성과 함께 접촉·연속성·구속·시공 변동을 검증했는가?

차수, 필터, 배수, relief, berm이 사건 사슬의 어느 단계를 끊는지 적었는가?

저수위·강우·유량·탁도·압력·변형의 시간관계와 action level이 있는가?

긴급 징후에 대한 접근통제·보고·의사결정 체계가 준비됐는가?
