바닥판은 왜 수평 보처럼 작동하는가: 다이어프램 전단·현·수집재·개구부·전달층과 실제 연결의 역학

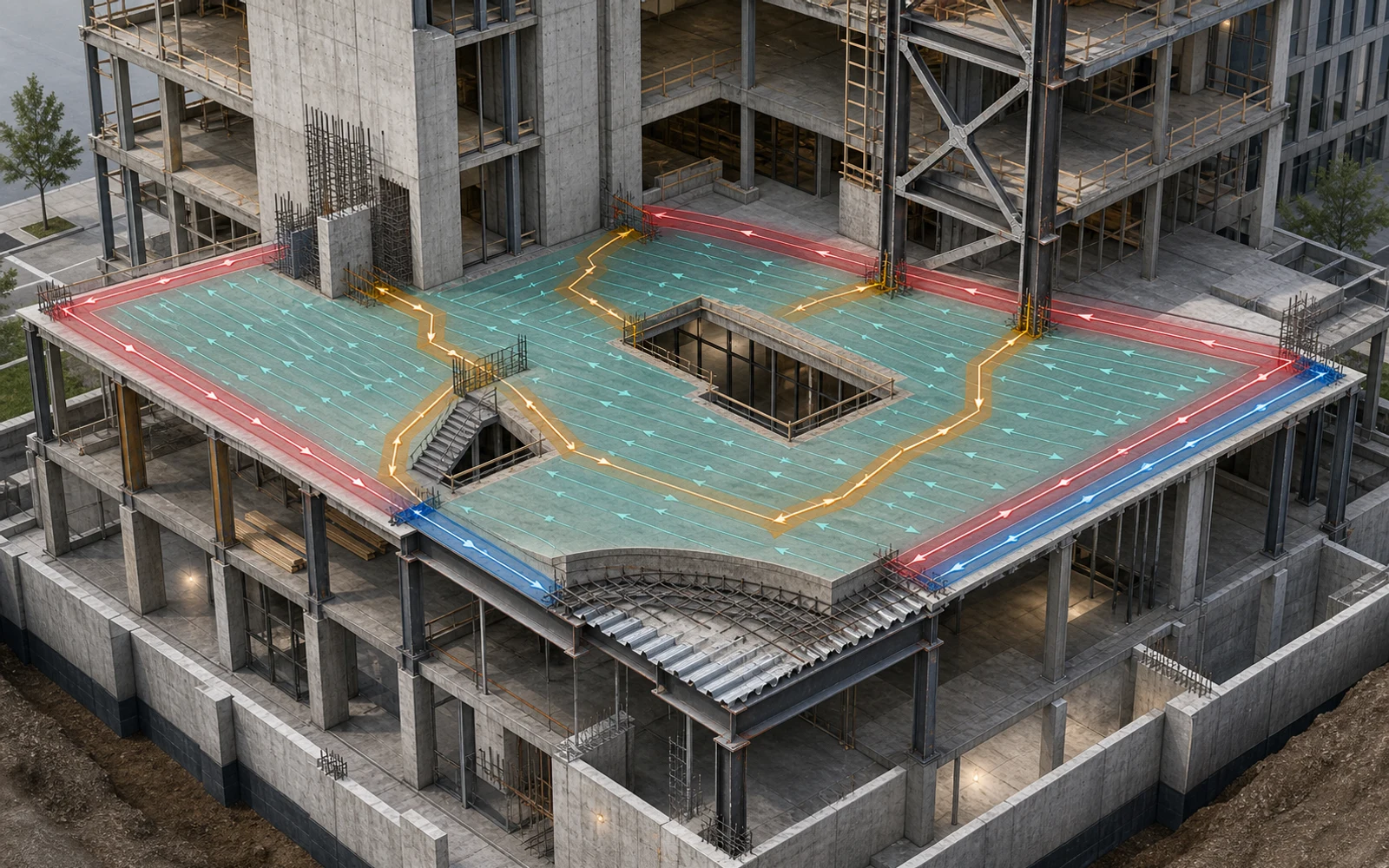

건물의 바닥은 사람과 설비를 받치는 중력 슬래브이면서, 동시에 지진과 바람의 수평력을 벽과 골조로 운반하는 다이어프램이다. 평면에서 보면 넓고 얇은 판이지만 힘의 관점에서는 수평으로 눕힌 깊은 보처럼 전단과 휨을 받는다. 판 내부는 전단을 전달하고, 양쪽 가장자리의 현은 인장·압축력으로 휨모멘트를 저항하며, 수집재는 넓게 퍼진 전단을 짧은 전단벽이나 가새골조로 모아 보낸다.

다이어프램을 단순히 ‘강체’로 지정하고 수직부재 설계만 끝내면 개구부 모서리, 수집재 이음, 벽 접합, 포디엄 전달층과 시공단계의 약한 고리를 놓칠 수 있다. 이 글은 특정 국가 기준의 설계력·허용값을 제공하지 않는다. 대신 초급자가 힘의 흐름을 그리는 단계부터 실무자가 재료별 접합, 반강체 해석, 현장 조사와 변경관리를 검토하는 단계까지 발생원 → 평형 → 부품 → 연결 → 변형 → 증거의 순서로 설명한다.

1. 바닥판은 중력부재이면서 수평 하중경로다

중력 설계에서는 슬래브가 하중을 보·기둥·벽으로 내려보내는 모습을 먼저 배운다. 수평하중에서는 방향이 바뀐다. 층 질량이 가속되면서 생긴 관성력이 바닥판 전체에 분포하고, 다이어프램은 이를 전단벽·가새골조·모멘트골조 같은 수직저항요소로 보낸다. 수직요소는 다시 아래층과 기초, 지반으로 힘을 전달한다. 바닥판이 빠진 구조모델은 개별 벽과 골조가 서로 힘을 나누지 못하는 별개의 구조물과 비슷하다.

다이어프램은 힘을 배분하는 것 외에도 수직요소를 묶어 횡좌굴과 2차효과에 대한 지지점을 제공하고, 외벽·파라펫·비구조재의 면외 관성력을 받아들이며, 경사기둥이나 오프셋 기둥의 수평 추력을 평형시킬 수 있다. 지하층에서는 흙과 물의 압력을 받는 외벽의 지지선이 되기도 한다. NIST의 현장타설 콘크리트 다이어프램 기술개요가 다이어프램의 역할을 관성력, 전달력, 정착력, 기둥 지지와 면외 하중까지 넓게 분류하는 이유다.

2. 먼저 다이어프램이 맡은 힘을 원장처럼 분리한다

다이어프램 설계에서 가장 먼저 할 일은 판 두께나 철근량을 정하는 것이 아니라, 어떤 힘이 어디서 들어와 어디로 나가는지 적는 것이다. 층 자체와 그 층에 매달린 벽·설비의 관성력, 상부 벽이나 골조에서 들어오는 전달력, 외벽의 면외 정착력, 지하 외벽 반력, 경사기둥 추력은 발생 원인과 공간적 분포가 다르다. 이들을 하나의 ‘층 전단력’으로 합치면 우연히 전체 평형은 맞아도 국부 하중경로는 틀릴 수 있다.

다이어프램 작용힘의 발생원주요 전달 부품우선 확인할 결과

층 관성력바닥·지붕·부착 질량의 가속판 웹, 현, 수집재, 수직저항요소층 전단 분포, 변형, 반력

수직요소 전달력벽·골조의 오프셋 또는 강성 변화전달판, 수집재, 접합부, 지하 외벽상·하부 힘 차이와 국부 축력·전단

벽·비구조재 정착벽 자체의 면외 관성앵커, 서브다이어프램, 블로킹, 가장자리 부재매입부부터 판 내부까지 연속성

기둥 지지·추력좌굴 지지, P–Δ, 경사·오프셋 기둥슬래브, 보, 타이, 반대편 저항요소국부 집중력과 평형 경로

지하 외벽 지지토압·수압의 면외 반력지하층 슬래브와 외벽 접합압축 반력, 접합, 개구부 영향

3. 보 유사법은 전단·현·수집재의 역할을 분리해 준다

직사각형 다이어프램이 양쪽 전단벽 사이를 잇는다고 생각하면, 바닥판은 수평으로 눕힌 보가 된다. 슬래브나 데크 영역은 보의 웹처럼 면내 전단을 전달한다. 다이어프램의 한쪽 가장자리는 인장, 반대쪽은 압축을 받아 힘의 쌍으로 면내 휨모멘트를 저항한다. 이 가장자리 축력부재가 현(chord)이다. 지점인 전단벽이 다이어프램 전체 깊이보다 짧으면 웹 전단을 벽 길이로 모아 주어야 하는데, 이 축력부재가 수집재(collector 또는 drag strut)다.

보 유사법은 명칭 암기보다 평형을 보여 준다는 데 가치가 있다. 현이 끊기거나 이음이 축력을 전달하지 못하면 휨 경로가 성립하지 않는다. 수집재가 벽에 도달하지 않거나 판과 결합되지 않으면 전단 반력이 지점으로 들어갈 수 없다. 웹의 전단강도가 충분해도 주변 부품이 끊기면 ‘강한 슬래브’는 하중경로가 아니다. FEMA의 Earthquake-Resistant Design Concepts도 다이어프램을 보에 비유해 웹 전단, 가장자리 현과 수집재를 구별한다.

4. 같은 전단력이라도 다이어프램 깊이가 줄면 현력은 커진다

보 유사법의 민감도를 간단한 평형으로 확인해 보자. 등분포 수평선하중 w를 받는 단순지지 다이어프램의 경간을 L, 유효 깊이를 d라고 하면 개념적으로 최대 전단은 wL/2, 최대 모멘트는 wL²/8이다. 현의 인장·압축력은 그 모멘트를 유효 깊이로 나눈 M/d에 비례한다.

# 하중경로 민감도 확인용 예제 — 실제 설계값이 아니다. w = 50.0 # 가상의 수평선하중 L = 24.0 # 가상의 경간 M = w * L**2 / 8 # 3600 T_depth_12 = M / 12.0 # 300 T_depth_6 = M / 6.0 # 600 # 같은 경간·하중에서 유효 깊이가 절반이면 개념적 현력은 2배다.

이 숫자는 단위와 하중계수, 비틀림, 개구부, 전달력, 재료강도, 균열, 실제 지점 폭과 변형을 생략한 교육용 비교다. 설계식으로 사용하면 안 된다. 다만 평면의 큰 개구부나 재진입 모서리가 유효 깊이를 줄이거나 현의 연속선을 끊을 때, 전체 층 전단이 같아도 현과 접합부 요구가 커질 수 있다는 점을 보여 준다. 초기 배치 단계에서 코어·전단벽과 개구부 위치를 함께 조정하는 것이 상세 단계의 철근 추가보다 효과적일 수 있다.

5. 관성력과 전달력은 같은 층에 작용해도 출발점이 다르다

관성력은 층 질량과 층 가속에서 생겨 판 전역에 분포한다. 전달력은 상부와 하부 수직저항요소의 위치나 강성이 달라 그 사이의 평형·변형적합을 다이어프램이 강제할 때 생긴다. 예를 들어 상부 코어가 포디엄에서 끝나고 하부 외벽이 더 넓게 배치되면 코어의 전단과 전도력 일부가 포디엄 판을 지나 외벽으로 이동한다. 정형 건물에서도 벽과 골조의 변형형상이 다르면 둘을 묶는 바닥판에 전달력이 생긴다.

따라서 ‘층 질량 × 가속도’만으로 다이어프램을 검토하면 부족할 수 있다. 반대로 건물 해석에서 나온 상·하부 부재력 차이를 무조건 관성력과 더하면 중복 집계할 수도 있다. 모델에서 추출한 단면력에 관성력과 전달력이 어떤 방식으로 포함되었는지, 설계 조합에서 어느 힘이 별도로 더해졌는지를 힘의 원장에 기록해야 한다. 2015년 NEHRP Recommended Provisions Volume I은 다이어프램 불연속, 개구부와 재진입 모서리에서 힘 전달을 별도로 고려한다. 이 오래된 판의 수치를 현재 프로젝트 기준처럼 사용할 수는 없지만, 발생원을 분리하는 원리는 유효하다.

6. 강체·유연·반강체는 바닥 재료의 고정된 이름이 아니다

‘콘크리트 바닥은 강체, 목재 지붕은 유연’이라는 분류는 출발점일 수는 있어도 결론이 아니다. 강체 가정은 다이어프램 면내 변형이 수직저항요소의 변형에 비해 작아 층의 점들이 거의 같은 강체운동을 한다고 보는 모델링 선택이다. 유연 다이어프램은 판 변형이 힘 분배와 층내 변위를 지배할 수 있는 경우다. 반강체 모델은 막요소나 셸요소의 실제적인 면내 강성을 사용해 그 중간 거동을 명시적으로 표현한다.

판의 경간/깊이 비, 균열, 개구부, 램프, 분리된 날개, 전단벽 간격, 재료 접합부의 슬립이 면내 변형을 바꾼다. 수직요소가 매우 뻣뻣하고 멀리 떨어져 있으면 두꺼운 콘크리트 판도 상대적으로 유연할 수 있다. 반대로 작은 목구조 평면에서 벽이 고르게 배치되면 단순 모델이 충분할 수 있다. 분류는 재료 이름이 아니라 이 가정을 바꾸었을 때 반력, 비틀림, 층변위와 중력기둥 변위 요구가 의미 있게 달라지는가로 검증해야 한다.

7. 개구부와 재진입 모서리는 힘을 없애지 않고 우회시킨다

계단실, 엘리베이터, 설비 샤프트와 아트리움이 판을 뚫으면 그 구역의 질량과 재료는 줄어들지만 주변에서 들어오는 힘이 자동으로 사라지지는 않는다. 전단 흐름은 개구부 양옆으로 갈라졌다가 다시 합쳐지고, 개구부 모서리에는 전단과 축응력이 집중된다. L자·U자 평면의 재진입 모서리에서는 서로 다른 날개가 당기고 미는 힘을 좁은 목 부분이 전달한다.

작은 개구부 주위에 끊긴 철근량만 대체하는 상세가 가능한 경우도 있지만, 큰 개구부는 별도의 평형 모델이 필요하다. 개구부 가장자리의 현과 수집재는 모서리에서 끝나면 안 된다. 우회한 축력이 판 본체의 분포철근·패스너·프레임으로 안전하게 퍼질 수 있도록 충분히 연장되고 정착되어야 한다. NIST 콘크리트 기술개요는 보 모델, 스트럿–타이와 유한요소 모델을 개구부 크기와 전달부 복잡성에 맞춰 선택하도록 설명한다.

8. 현은 가장자리 철근 한 줄이 아니라 축력 연속선이다

현은 다이어프램 휨모멘트를 인장·압축 힘의 쌍으로 바꾼다. 콘크리트 판에서는 가장자리 보나 집중 철근대가, 철골건물에서는 스팬드럴 보가, 목구조에서는 벽 상부 이중 깔도리나 스트랩이 현이 될 수 있다. 어떤 중력부재를 현으로 겸용할 수 있지만, 그 부재가 이미 받는 휨·전단·중력축력과 다이어프램 축력을 조합하고 이음·모서리 회전·지점 편심을 확인해야 한다.

인장 현은 철근 정착, 용접·볼트 이음, 목재 스트랩과 못 접합이 실제로 축력을 넘겨야 한다. 압축 현은 국부 좌굴과 면외 지지가 필요할 수 있다. 개구부나 신축이음에서 현이 끊기면 대체 경로가 있어야 한다. 도면에서 굵은 선으로 이어졌다는 사실과 현장에서 힘이 이어진다는 사실은 다르므로, 이음 위치와 시공 순서를 평면에 겹쳐 확인한다.

9. 수집재는 넓은 전단을 짧은 벽과 골조에 모으는 연결 사슬이다

전단벽이나 가새골조가 다이어프램 깊이 전체에 걸쳐 있지 않으면 판 웹의 분포 전단을 그 짧은 수직요소 길이로 모아야 한다. 수집재의 축력은 자유단에서 시작해 전단이 유입될수록 커지고, 벽 또는 골조 접합에서 최대가 될 수 있다. 수집재가 슬래브 폭으로 퍼지는 경우에는 어느 폭이 실제로 함께 변형하며 힘을 나누는지, 집중 철근이 주변 분포철근과 어떻게 결합하는지 판단해야 한다.

완전한 경로는 판 웹 → 경계 전단전달 → 수집재 본체 → 이음 → 벽·골조 접합 → 수직요소로 이어진다. 철골 수집재라면 보–기둥 접합의 축력 전달, 콘크리트라면 철근 정착과 벽 접합면의 전단마찰, 목구조라면 경계 못박기·부재 이음·벽 상부 접합이 모두 필요하다. 한 부품의 명목강도보다 가장 약한 연결이 전체 용량을 정한다.

10. 현장타설 콘크리트에서는 균열 뒤 철근과 접합면이 경로를 유지한다

콘크리트 슬래브는 균열 전 강성이 크지만 면내 인장과 전단이 커지면 균열이 생긴다. 이후 인장력은 분포철근과 현 철근, 압축력은 콘크리트 압축대, 전단은 균열면의 골재 맞물림·철근 다월작용·압축장과 접합면 전단전달이 함께 담당한다. 따라서 압축강도와 슬래브 두께만으로 다이어프램 성능을 설명할 수 없다.

벽과 판의 접합, 시공이음, 포스트텐션 정착구역, 드롭패널과 보의 강성 변화, 개구부 주변 철근 정착을 확인한다. 수집재 철근을 좁은 벽 폭에 몰아넣으면 겹침과 구속철근, 타설·진동 공간이 부족할 수 있다. 설계모델이 넓은 유효폭을 인정했다면 실제 균열과 변형이 그 폭에 힘을 분산시킬 수 있는지 검토해야 한다. 현장타설 콘크리트 기술개요는 구조해석과 더불어 철근 배치와 시공검사를 다이어프램 설계의 일부로 다룬다.

11. 합성 데크에서는 판보다 데크 시트·콘크리트·주변 접합의 협동이 중요하다

철골보 위 금속데크와 콘크리트 채움으로 만든 다이어프램은 하나의 균질판이 아니다. 콘크리트와 보강철근, 데크 리브와 시트 겹침, 데크–보 패스너, 전단연결재, 주변 보와 현·수집재 접합이 함께 작동한다. 다이어프램 웹 전단은 합성판을 지나 가장자리 보와 수직골조에 전달되어야 하며, 주변 패스너는 판과 현을 묶는다.

시공단계에는 콘크리트가 굳기 전 데크 시트와 시트 이음이 안정과 전단을 담당한다. 완성 후에는 콘크리트 채움과 데크의 결합이 달라지지만, 경계 접합과 수집재 이음은 여전히 필요하다. NIST의 합성 철골데크 다이어프램 기술개요는 데크, 현, 수집재와 주변 패스너를 별도 구성요소로 정의하며, 연결이 수직저항시스템까지 이어져야 함을 강조한다.

12. 목구조에서는 패널보다 패널 경계와 패스너 슬립이 거동을 좌우할 수 있다

합판이나 OSB 한 장의 크기는 전체 지붕보다 작다. 전단은 한 패널에서 못·스테이플을 통해 장선과 블로킹으로 들어가고, 다시 다음 패널의 패스너로 넘어간다. 패널 가장자리를 블로킹하고 둘레 전체에 패스너를 배치하면 강도와 강성이 달라진다. 못의 항복, 인발, 목재의 국부 압괴와 패널 회전은 다이어프램 변형과 에너지 소산의 주요 원인이 된다.

현으로 쓰는 벽 상부 깔도리의 겹침, 수집재 부재 이음, 경계 못박기, 벽으로 내려가는 접합을 모두 추적해야 한다. 큰 개구부 주위의 경계부재는 개구부를 지나 충분히 연장되어야 하고, 그 힘이 이미 전단을 받고 있는 패널 패스너로 추가 유입된다는 점을 고려한다. NIST의 목구조 다이어프램 기술개요는 패널 간 힘 전달과 경계 패스너, 블로킹, 현·수집재 이음을 완전한 하중경로로 설명한다.

13. 프리캐스트 다이어프램은 판의 크기보다 조인트의 강도와 변형능력이 중요하다

프리캐스트 부재는 공장에서 만들어 현장에서 조립되므로 본질적으로 이음이 존재한다. 토핑이 있는 시스템에서는 현장타설 토핑이 주된 다이어프램이 되거나 프리캐스트 부재와 합성으로 작동할 수 있다. 무토핑 시스템에서는 더블티·중공판 사이 전단연결, 둘레 현 연결, 수집재와 벽·골조 접합이 직접 힘을 건넌다. 부재 자체가 강해도 이음이 취성적으로 파단하거나 반복하중 중 변형을 수용하지 못하면 판의 연속성이 사라진다.

NIST의 프리캐스트 콘크리트 다이어프램 기술개요는 모든 프리캐스트 바닥이 조인트로 구성된다는 점을 출발점으로 두고, 토핑·현·웹 연결과 수직저항시스템 접합을 구분한다. 연결 상세는 명목강도뿐 아니라 변형능력, 편심, 용접 피로와 실험적 검증 범위까지 확인해야 한다.

다이어프램 계열주요 전단 전달현·수집재 후보현장에서 놓치기 쉬운 증거

현장타설 콘크리트균열 후 철근·압축장·접합면 전달집중 철근대, 가장자리 보, 슬래브 유효폭시공이음, 철근 정착·혼잡, 벽 접합

합성 철골데크콘크리트·데크·패스너·전단연결재 협동스팬드럴 보, 철골보, 슬래브 철근시트 이음, 경계 패스너, 보–기둥 축력 이음

목구조 패널패널–패스너–프레임–다음 패널깔도리, 림보드, 스트랩, 추가 수집재블로킹, 못 간격·끝거리, 부재 겹침과 인발

프리캐스트토핑 또는 부재 사이 기계·용접·그라우트 이음둘레 철근, 푸어스트립, 연결 플레이트조인트 개구, 용접 편심, 토핑 박리·반사균열

14. 포디엄과 전달층은 층 관성과 타워 전달력이 겹치는 힘의 환승장이다

타워의 코어·벽·기둥이 넓은 포디엄이나 지하층에서 위치를 바꾸거나 끝나면, 상부 수직요소의 힘은 전달 다이어프램을 통해 하부 벽·골조로 이동한다. 동시에 그 층 자체의 질량 관성력, 지하 외벽의 토압 반력, 경사기둥과 전이기둥의 수평성분이 겹칠 수 있다. 일반층에서 작은 수집재였던 부품이 전달층에서는 매우 큰 축력 경로가 된다.

코어에서 포디엄으로 힘이 들어오는 국부 접합, 슬래브 안에서 힘이 퍼지는 압축 스트럿과 인장 타이, 지하 외벽로 유입되는 접합, 기초까지의 연속성을 별도로 그린다. 긴 수집재는 축변형 때문에 가정한 경로와 다른 경로로 힘을 재분배할 수 있고, 너무 강한 구속은 중력기둥과 램프에 예상치 못한 힘을 만들 수 있다. 2015년 NEHRP Provisions Volume II 자료는 프리캐스트와 전달 다이어프램에서 수직시스템이 먼저 비탄성 거동하도록 하중경로의 강도·변형능력을 확보해야 한다는 배경을 설명한다. 특정 판의 계수는 현재 프로젝트에 직접 적용하지 않는다.

15. 해석모델은 정교함이 아니라 답하려는 질문에 맞춘다

정형 평면의 초기 검토에는 자유물체도와 보 유사법으로 전단, 모멘트, 현력과 반력을 계산할 수 있다. 개구부와 집중 전달부는 스트럿–타이 모델로 압축과 인장 경로를 시각화할 수 있다. 판 변형이 힘 분배를 바꾸는 건물은 막·셸 요소로 반강체 모델을 만들고 단면절단(section cut)으로 전단·모멘트·축력을 추출한다. 연결부 슬립과 반복 열화가 전체 응답에 중요할 때만 비선형 연결과 재료모델을 추가한다.

모델을 복잡하게 만들수록 자동으로 정확해지는 것은 아니다. 균열강성, 데크 직교이방성, 목재 패스너 슬립, 프리캐스트 조인트, 현·수집재 편심을 어떤 근거로 정했는지 기록해야 한다. 강체 다이어프램 모델은 판 내부 단면력을 직접 줄 수 없으므로 상·하부 수직요소 부재력 차이와 층 관성을 평형시켜 전달력을 추정한다. 반강체 모델은 단면절단 결과가 전체 자유물체도와 맞는지 확인한다.

NIST의 GCR 14-917-27 모델링 연구 로드맵은 다이어프램·수집재 요구가 탄성해석 예측과 달라질 수 있으며, 유연성과 비탄성 거동을 언제 명시적으로 포함해야 하는지에 대한 추가 검증 필요성을 지적한다. 따라서 정교한 비선형 결과를 보편적 진실로 말하지 말고 민감도, 입력 불확실성과 제외한 모드를 함께 제시한다.

16. 시공단계와 건축 변경은 완성된 하중경로를 다시 끊을 수 있다

합성데크는 콘크리트 경화 전, 프리캐스트는 토핑과 조인트 그라우트 전, 현장타설 판은 후속 타설부 연결 전의 경로가 완성상태와 다르다. 임시 가새, 타설 순서, 수축·온도변형과 포스트텐션 시공이음이 패스너와 현에 예상치 못한 힘을 줄 수 있다. 완성상태 해석이 맞더라도 시공 중 안정과 연결 순서를 별도로 검토해야 한다.

운영 중 계단·설비 샤프트를 새로 뚫거나 전단벽을 제거하고, 옥상 설비 질량을 늘리며, 내진보강 벽을 새 위치에 추가하면 관성력과 전달력의 원장이 바뀐다. ‘철근을 잘라내지 않았다’는 것만으로 안전을 판단할 수 없다. 개구부가 현·수집재 또는 그 정착길이를 끊는지, 새 수직요소가 판에 더 큰 반력을 집중시키는지, 기존 접합과 기초가 새 힘을 받을 수 있는지 다시 계산한다.

17. 균열·슬립·접합 손상은 위치를 하중경로 위에 겹쳐 읽는다

개구부 모서리 대각균열, 재진입 모서리 벌어짐, 수집재 끝의 쪼개짐, 벽 접합부 파괴, 데크 경계 패스너 손상, 목재 못 인발, 프리캐스트 조인트 개구와 용접 파단은 모두 하중경로의 단서다. 그러나 균열폭이나 사진 한 장만으로 잔존성능을 정할 수 없다. 수축·온도·침하로 생긴 기존 균열과 사건 손상을 구분하고, 양면과 상·하부에서 연속성을 확인해야 한다.

FEMA의 P-2335 지진 후 보수·보강 지침은 현, 수집재, 프리캐스트 접합과 재진입 모서리 같은 고응력 지점의 다이어프램 손상을 하중경로 관점에서 조사하고, 잔류 균열폭만을 독립된 성능 판정값으로 쓰지 않도록 설명한다. 이 자료의 손상 분류값을 일반 건물의 자동 합격기준으로 옮기지 않는다.

18. 검토 회의에서 사용할 순서와 공식 근거의 적용 한계

실무 검토 순서는 다음과 같이 정리할 수 있다. ① 층 질량과 외벽·설비 정착력, 수직재 전달력, 지하 외벽 반력을 분리한다. ② 수직저항요소까지의 반력 위치를 정하고 전체 자유물체도의 평형을 맞춘다. ③ 웹 전단, 현과 수집재를 표시한다. ④ 개구부·재진입 모서리·램프·신축이음에서 경로를 다시 그린다. ⑤ 재료별 접촉면과 모든 이음·정착을 추적한다. ⑥ 강체와 반강체 가정의 민감도를 비교한다. ⑦ 시공단계와 변경 후 하중경로를 다시 확인한다. ⑧ 현장 증거로 모델을 갱신한다.

적용 한계: 아래 자료는 다이어프램의 역할, 거동과 조사 틀을 세우는 공식 근거다. 발행 시점이 서로 다르고 특정 미국 기준판을 설명하는 부분이 있으므로, 여기에 포함된 설계력·계수·상세 수치를 현재 프로젝트에 직접 적용하지 않았다. 관할 기준, 계약도서, 재료시험, 시공기록과 책임기술자의 판단이 별도로 필요하다.

NIST GCR 16-917-42, Seismic Design of Cast-in-Place Concrete Diaphragms, Chords, and Collectors — 기본 역할, 보 유사법, 전달층과 모델링.

FEMA P-749, Earthquake-Resistant Design Concepts — 수평·수직 지진력저항시스템과 현·수집재의 개념.

NIST GCR 11-917-10, Composite Steel Deck and Concrete-Filled Diaphragms — 데크·채움·패스너·철골 연결.

NIST GCR 14-917-32, Wood Light-Frame Structural Diaphragm Systems — 패널 경계, 블로킹, 패스너와 경계부재.

NIST GCR 17-917-47, Seismic Design of Precast Concrete Diaphragms — 토핑, 조인트와 연결 변형능력.

FEMA P-1050-1, 2015 NEHRP Recommended Provisions Volume I — 개구부·불연속부와 전달력의 규정 배경.

FEMA P-1050-2, 2015 NEHRP Recommended Provisions Volume II — 다이어프램 성능목표와 프리캐스트 연구 배경.

FEMA P-2335, Guidelines for Post-Earthquake Repair and Retrofit of Buildings — 하중경로 고응력부의 손상조사와 증거 한계.

자료 확인일: 2026년 8월 19일. 다이어프램 검토의 핵심 질문은 “바닥판이 충분히 두꺼운가”가 아니다. “층에서 발생한 힘이 어느 웹과 현, 수집재, 이음과 벽을 거쳐 기초까지 가며, 그 길이 실제로 존재한다는 증거가 있는가”이다.
