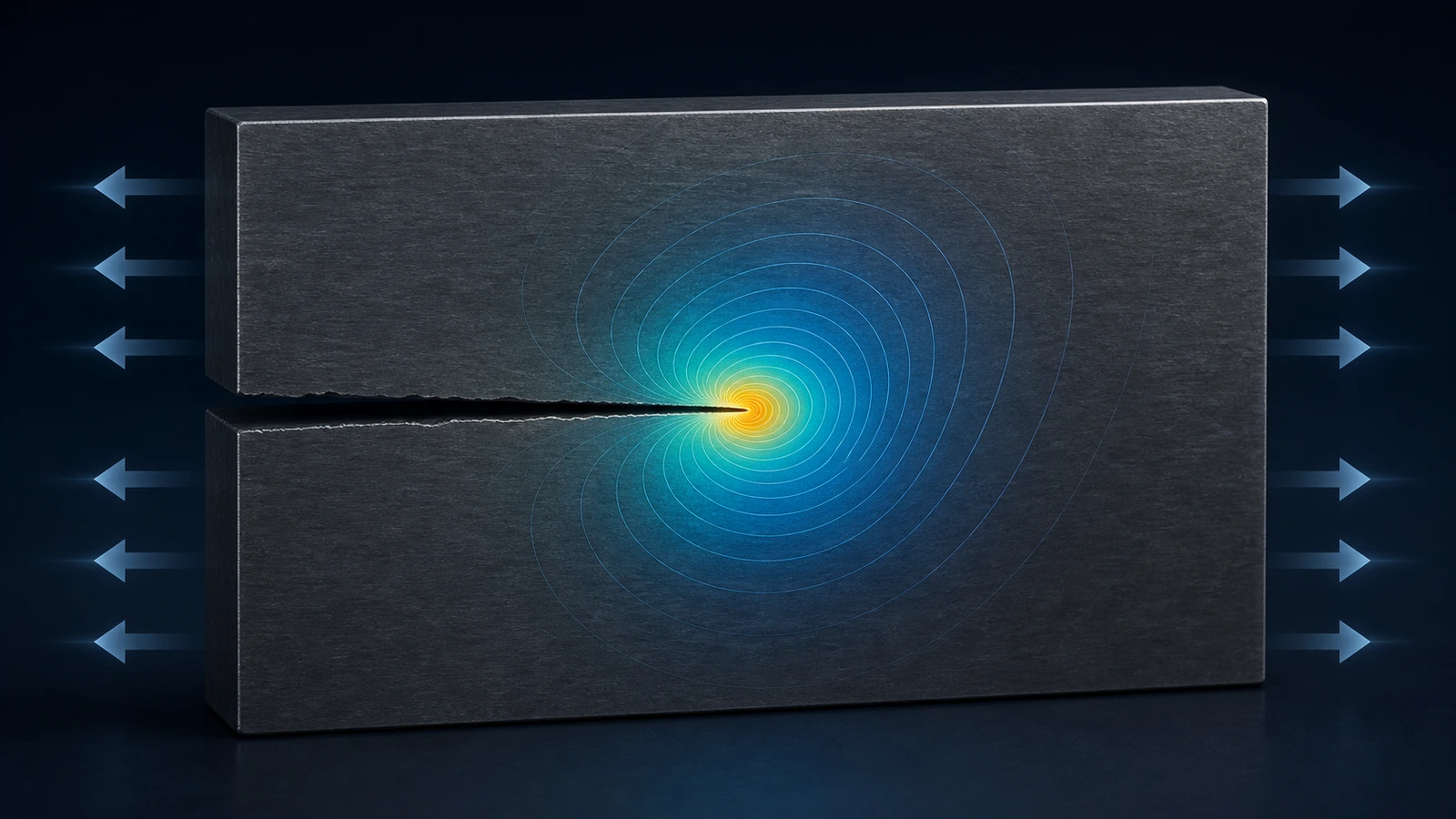

작은 균열은 왜 갑자기 구조물을 무너뜨리는가: 응력확대계수·파괴인성·균열 안정성의 역학

인장시험에서 항복강도와 인장강도를 확인했고, 구조해석의 평균응력도 충분히 낮다. 그런데 비파괴검사에서 작은 균열이 발견됐다면 구조물은 안전한가? 이 질문은 일반 강도설계만으로 답할 수 없다. 균열은 하중을 전달하는 단면을 줄이는 동시에 선단에 매우 가파른 응력·변형률장을 만든다. 같은 공칭응력이라도 균열이 길수록, 위치와 형상이 불리할수록, 부재가 두꺼워 구속이 커질수록 갑작스러운 파괴에 가까워질 수 있다.

파괴역학은 “응력이 허용값보다 작은가” 대신 결함을 가진 구조의 구동력과 재료의 균열 저항을 비교한다. 이 글은 특정 설계기준이나 허용 결함표를 사용하지 않는다. 응력확대계수 K, 에너지방출률 G, 파괴인성 K_IC, J-적분, CTOD, R-curve가 각각 무엇을 설명하는지, 손상허용 검사와 FEA에서 무엇을 검증해야 하는지를 하나의 계산 예제로 연결한다.

먼저 구분해야 할 것: 강도, 응력집중, 균열은 같은 문제가 아니다

구멍이나 필릿처럼 끝이 둥근 불연속부에서는 탄성 응력집중계수 K_t로 최대응력을 공칭응력과 연결할 수 있다. 형상이 고정돼 있고 곡률반경이 0이 아니면 이론적인 최대 탄성응력도 유한하다. 반면 이상적으로 날카로운 균열은 선단까지 갈수록 탄성응력이 1/√r에 비례해 커지는 특이장을 만든다. 여기서 r은 균열선단으로부터의 거리다. 메시를 계속 세분해 최대응력을 읽으면 값이 수렴하지 않는 이유다.

실제 재료의 응력이 무한대가 된다는 뜻은 아니다. 선단 가까이에서는 소성변형, 미세균열, 결정립 파괴, 균열선단 둔화 같은 과정이 탄성이론의 특이성을 잘라낸다. 핵심은 무한대 숫자가 아니라, 그 바깥의 선단장이 하나의 크기 매개변수 K로 정리된다는 점이다. NASA의 선형탄성 파괴역학 입문서는 Griffith의 에너지 조건, Irwin의 균열선단 탄성장, 작은 규모 소성의 영향을 구조 엔지니어 관점에서 함께 설명한다. NASA Linear Elastic Fracture Mechanics Primer

K는 균열선단장의 세기다

가장 단순한 모드 I 인장 균열에서 응력확대계수는 다음과 같이 쓸 수 있다.

K_I = Y σ √(πa)σ: 기준 원거리 응력, a: 균열길이, Y: 균열과 부재 형상·하중방식을 반영하는 무차원 계수

K_I = Y σ √(πa)

σ: 기준 원거리 응력, a: 균열길이, Y: 균열과 부재 형상·하중방식을 반영하는 무차원 계수

단위는 MPa√m처럼 응력×길이의 제곱근이다. 식은 매우 짧지만 Y를 상수처럼 다루면 위험하다. 중앙 관통균열인지 모서리균열인지, 표면 반타원균열인지, 유한 폭의 a/W가 얼마인지, 굽힘응력의 구배가 있는지에 따라 Y와 균열 전면의 K가 달라진다. 잔류응력이나 열응력이 있다면 선형탄성 범위에서 각 응력장의 K를 중첩할 수 있지만, 기준응력과 형상함수가 서로 일관돼야 한다.

균열은 세 가지 기본 모드로 열린다. 모드 I은 균열면에 수직인 개구, 모드 II는 균열면 안의 미끄럼, 모드 III는 균열면 밖의 찢김이다. 실제 접합부·용접 상세·복합재 층간균열은 혼합모드가 흔하다. K_I 하나가 임계값보다 작다는 사실만으로 K_II와 K_III, 균열경로의 편향을 생략할 수 없다. MIT 구조해석 강의는 에너지 접근, K의 정의, 모드 I·II·III와 형상효과를 같은 흐름으로 정리한다. MIT OCW Fracture Mechanics Lecture Notes

계산 실험: 같은 응력에서 균열만 길어지면 어떻게 되는가

폭 효과가 아직 크지 않은 모서리균열 강판을 단순화해 Y=1.12, 원거리 인장응력 σ=120 MPa, 파괴인성 K_IC=70 MPa√m라고 가정하자. a=10 mm이면 K_I≈23.8 MPa√m, a=40 mm이면 약 47.6 MPa√m, a=80 mm이면 약 67.4 MPa√m이다. 응력은 변하지 않았지만 K는 √a에 비례해 증가한다.

동일한 단순화 아래 임계균열길이는 다음과 같다.

a_c = (K_IC / Yσ)² / π ≈ 0.086 m

a_c = (K_IC / Yσ)² / π ≈ 0.086 m

이 결과를 곧바로 “86 mm까지 안전”이라고 읽으면 안 된다. 실제 Y는 a/W와 균열형상에 따라 변하고, 순단면 항복·국부좌굴·소성붕괴가 먼저 올 수 있다. K_IC도 온도, 하중속도, 재료 방향, 환경, 두께와 시험 유효성에 따라 달라진다. 사용응력에는 잔류응력과 조립 오차가 포함될 수 있으며, 반복하중이면 균열은 현재 길이에 머물지 않는다. 계산의 올바른 해석은 임계길이를 찾았다가 아니라 어떤 입력이 임계길이를 지배하는지 드러냈다이다.

K_IC는 “강한 재료”의 다른 이름이 아니다

항복강도는 소성흐름의 시작을, 인장강도는 매끈한 시험편의 최대 공칭응력을 설명한다. 파괴인성은 이미 존재하는 균열이 불안정하게 진행하는 데 대한 저항이다. 고강도화가 파괴인성을 자동으로 높이지 않으며, 어떤 재료는 강도는 높지만 균열에 더 민감할 수 있다. NIST의 취성재료 자료집은 구조 세라믹을 포함한 다양한 재료의 임계 응력확대계수와 파괴에너지를 출처·시험방법과 함께 정리한다. 숫자는 재료명만이 아니라 시험과 균열방향까지 묶어 읽어야 한다. NISTIR 6153 Fracture Toughness Data for Brittle Materials

K_c와 K_IC도 구분해야 한다. 얇은 시험편은 두께방향 응력이 작아 선단이 비교적 자유롭게 수축하고 큰 소성영역을 만들 수 있다. 두꺼운 시험편 중심부는 두께방향 변형이 구속돼 삼축응력도가 높아지고 겉보기 인성이 낮아지는 평면변형률 상태에 가까워진다. K_IC는 정해진 유효성 조건을 만족한 높은 구속의 모드 I 평면변형률 파괴인성이다. 아무 두께에서 측정한 가장 높은 K_c를 재료의 보수적 K_IC로 바꿔 써서는 안 된다.

작은 규모 소성을 가정하면 모드 I 선단 소성영역 크기를 대략 평면응력 r_p≈(1/2π)(K_I/σ_y)², 평면변형률 r_p≈(1/6π)(K_I/σ_y)²로 가늠할 수 있다. K_I=50 MPa√m, σ_y=350 MPa인 예에서는 각각 약 3.25 mm와 1.08 mm다. 이 영역이 균열길이, 남은 인대, 두께에 비해 충분히 작아야 K 하나로 선단장을 지배한다고 보는 LEFM 가정이 설득력을 얻는다. 단순 반경식 자체를 유효성 판정의 전부로 삼지는 말아야 한다.

에너지로 보면 G, 탄소성으로 가면 J와 CTOD가 등장한다

Griffith의 관점에서는 균열이 조금 자랄 때 구조에서 방출되는 잠재에너지가 새로운 균열면을 만드는 데 필요한 저항보다 크면 균열이 진행한다. 에너지방출률 G는 균열면적 증가당 방출 가능한 에너지다. 등방 선형탄성 모드 I에서는 G=K_I²/E′로 K와 연결되며, 평면응력에서는 E′=E, 평면변형률에서는 E′=E/(1−ν²)다. K는 국부 선단장의 언어이고 G는 구조 전체 에너지수지의 언어지만, LEFM의 유효범위에서는 같은 물리를 표현한다.

소성영역이 더 이상 작지 않으면 K만으로 선단장을 나타내기 어렵다. J-적분은 탄소성 균열의 구동력을 에너지 관점에서 다룬다. 안정적인 연성 찢김에서는 균열이 자라면서 저항이 증가할 수 있으므로 하나의 J_c보다 J-R curve, 즉 균열증분 Δa에 따른 저항곡선이 중요하다. CTOD는 균열선단 개구변위를 통해 선단 변형을 물리적으로 표현한다. 이 매개변수들은 서로 관련될 수 있지만 재료모델, 구속, 시험정의가 다른 값을 무조건 환산하면 안 된다.

Sandia의 Sierra/SM 문서는 J를 균열 구동력으로 정의하고 J(a)≥R(a)일 때 진행 조건을 설명한다. 동시에 정지균열·탄성정역학 등 구현 가정을 명시한다. FEA 명령이 J 값을 출력한다는 사실과 그 값이 현재 문제에 유효하다는 판단은 별개다. Sandia Sierra/SM J-Integral Manual

매개변수주요 질문적합한 범위놓치기 쉬운 조건

K탄성 균열선단장의 세기가 얼마인가선형탄성, 작은 규모 소성형상함수, 혼합모드, 두께·구속

G균열이 자랄 때 에너지가 얼마나 방출되는가에너지수지, 선형탄성에서 K와 등가하중·변위 제어, 균열면적 정의

J탄소성 균열의 구동력이 얼마인가비선형 재료, 안정 찢김 평가경로 독립 조건, 큰 변형, 균열성장

CTOD균열선단이 실제로 얼마나 벌어지는가연성재료의 선단 변형측정·정의 방식, 구속 의존성

R-curve균열이 자라며 저항이 어떻게 변하는가안정 균열성장, 연성 찢김·준취성시험편 크기·형상과 전이 가능성

파괴는 K가 임계값에 닿는 한 점이 아니라 안정성 문제다

균열의 구동력과 재료저항을 각각 균열길이의 함수로 그려보면 안정성을 더 정확히 볼 수 있다. 균열이 조금 자란 뒤 저항 증가율이 구동력 증가율보다 크면 새 평형점에서 멈출 수 있다. 반대로 구동력이 더 빠르게 증가하면 미소한 성장도 다음 성장을 촉진해 불안정 파괴로 전이한다. 하중제어 구조는 균열성장 뒤에도 외력이 유지되므로 변위제어 시험보다 불안정해지기 쉬운 경우가 있다.

이 관점은 “K_I=K_IC이면 즉시 전체가 두 조각 난다”는 단순화를 교정한다. 취성재료와 높은 구속에서는 불안정 전이가 매우 빠를 수 있지만, 연성재료는 선단 둔화와 안정 찢김을 거칠 수 있다. 구조평가에서는 파괴개시, 안정성장, 순단면 소성붕괴가 경쟁한다. 실패평가선도 같은 통합 접근은 이 둘을 동시에 다루지만, 이 글에서는 특정 절차의 판정선을 제시하지 않는다.

손상허용은 균열을 방치하는 철학이 아니다

“검사에서 안 보였으니 균열이 없다”는 명제는 성립하지 않는다. 모든 검사방법에는 탐촉자 접근, 방향, 표면상태, 검사자의 절차와 결함 크기에 따른 검출확률이 있다. 손상허용 접근은 존재 가능한 초기결함 a_0를 가정하고, 실제 하중스펙트럼에서 균열이 어떻게 성장하는지 계산하며, 임계균열 a_c에 도달하기 전에 충분한 검출·수리 기회를 배치한다.

FAA의 손상허용 자료는 균열성장 해석에 필요한 핵심 입력을 여섯 가지로 정리한다. 상세부의 하중·응력 스펙트럼, 가정한 초기 균열 크기와 형상, 균열 시나리오, 적합한 응력확대계수 해, 성장 알고리즘, 재료 균열성장률이다. 하나라도 불명확하면 정밀한 소수점 결과가 안전성을 보장하지 않는다. FAA Damage Tolerance and Fatigue Report

비파괴검사에서 보고하는 길이도 완전한 진실값이 아니다. 표면길이, 깊이, 균열전면 형상이 서로 다르고, 불규칙한 전면을 몇 점으로 평균하는 방법에 따라 입력 a가 달라진다. NIST는 140개의 파괴인성 시험을 대상으로 균열크기 측정법을 비교해 실제 불규칙한 균열전면을 더 잘 대표하는 면적평균 접근을 검토했다. 평가자는 “검출됨”을 끝으로 삼지 말고 위치·방향·깊이·전면형상·측정불확실성을 구조모델의 균열 정의로 번역해야 한다. NIST Crack-Size Measurement Study

피로수명과 잔존강도는 연결되지만 같은 계산은 아니다

기존 S-N 또는 ε-N 해석은 주로 균열발생까지의 수명이나 작은 결함군이 성장하는 전체 피로수명을 다룬다. 파괴역학 기반 성장해석은 이미 정의된 균열이 ΔK와 하중비 R, 환경, 과대하중 이력 아래 얼마나 자라는지 추적한다. Paris 식 da/dN=C(ΔK)^m은 중간 성장영역의 유용한 근사지만 문턱영역, 빠른 파괴 접근, 하중순서·균열폐쇄를 모두 설명하지 않는다.

검사계획에는 두 계산이 함께 필요할 수 있다. 성장해석은 다음 검사 전 a가 어디까지 갈지 예측하고, 잔존강도 해석은 그 길이에서 최대 서비스하중을 견딜지 확인한다. 평균 성장곡선 하나만 쓰면 재료 산포와 환경을 놓치고, 가장 보수적인 모든 가정을 한꺼번에 겹치면 실제 의사결정에 쓸 수 없는 결과가 될 수 있다. 입력별 불확실성을 분리해 어떤 변수가 검사주기를 지배하는지 보여주는 편이 낫다.

균열 FEA에서 peak 응력은 판정값이 아니다

균열선단을 일반 연속체 요소로 아주 촘촘히 나누고 최대 von Mises 응력을 읽는 방식은 파괴역학 해석이 아니다. 이상적 선형탄성 균열의 peak 응력은 메시를 세분할수록 계속 증가할 수 있다. 필요한 값은 균열전면을 따라 정의된 K, J, CTOD 또는 에너지방출률이며, 소프트웨어의 적분영역과 균열좌표계가 물리적 문제와 맞아야 한다.

균열을 실제 형상으로 정의한다. 표면·매입·관통 균열, 전면의 종횡비, 방향과 남은 인대를 기록한다.

기준하중과 경계를 검증한다. K 해석에 사용한 기준응력이 FEA 하중과 같은지, 먼 경계가 선단장을 왜곡하지 않는지 확인한다.

선단 메시를 목적에 맞춘다. LEFM의 1/√r 장을 표현하는 quarter-point 계열 특이요소 또는 소프트웨어의 균열기능을 사용하고 전면 방향 해상도를 점검한다.

여러 contour를 비교한다. 첫 contour는 선단 이산화에 민감할 수 있다. 바깥 contour들이 비슷한 plateau를 만드는지 확인한다.

모드 분리와 부호를 확인한다. 균열좌표계가 틀리면 K_I, K_II, K_III 분해가 바뀐다.

메시·경계·균열크기 민감도를 분리한다. 한 번의 “mesh convergence”라는 말로 서로 다른 오차를 합치지 않는다.

알려진 해와 대조한다. 단순화한 무한판·유한폭 형상해 또는 벤치마크로 구현을 먼저 검증한 뒤 복잡한 상세로 이동한다.

J의 경로 독립성도 무조건적인 소프트웨어 기능이 아니다. 체적력, 균열면 하중, 비균질성, 큰 비탄성 변형, 균열성장과 동적 효과는 이론과 구현 조건을 바꾼다. contour 사이 차이가 크면 값을 평균해 숨기지 말고 선단 모델·경계·적분영역·재료모델을 다시 점검해야 한다.

콘크리트와 암석에는 “유한한 파괴과정영역”이 있다

강재의 날카로운 균열에 익숙한 LEFM를 콘크리트에 그대로 적용하면 중요한 현상을 놓친다. 콘크리트는 균열 앞에서 시멘트 페이스트, 골재계면, 골재 주변에 분산된 미세균열과 브리징을 만들며 유한한 파괴과정영역을 형성한다. 구조물 크기가 이 영역에 비해 충분히 크지 않으면 명목강도와 취성도가 크기에 따라 달라지는 준취성 크기효과가 나타난다.

국부 연화 응력–변형률 관계를 요소에 그대로 넣으면 요소가 작을수록 균열대 폭이 줄고 소산에너지도 달라져 결과가 메시 크기에 종속될 수 있다. FHWA의 콘크리트 모델 매뉴얼은 연화 정규화 없이 메시를 세분했을 때 수렴하지 않는 문제를 설명하고, 요소 특성길이와 파괴에너지를 사용해 응력–변위 곡선 아래 면적을 보존하는 접근을 제시한다. 점성항을 넣어 수치적으로 부드럽게 만드는 것과 물리적인 메시 객관성을 확보하는 것은 같은 일이 아니다. FHWA Concrete Material Model — Fracture-Energy Regularization

콘크리트·암석·벽돌·복합재처럼 불균질한 재료에서는 응집균열, crack band, 비국부 손상, phase-field 같은 모델이 후보가 될 수 있다. 더 복잡한 모델이 자동으로 더 정확한 것은 아니다. 인장연화곡선, 파괴에너지, 특성길이, 균열경로에 대한 실험자료가 없으면 매개변수 자유도만 늘어난다. 구조크기·노치깊이·경계조건이 다른 시험을 함께 재현하는지 확인해야 한다.

실무에서 자주 생기는 일곱 가지 오판

오판왜 틀리는가대신 확인할 것

공칭응력이 항복강도보다 작으니 안전하다균열선단 구동력과 취성파괴를 설명하지 못한다K·J와 파괴저항, 순단면 붕괴를 함께 비교

FEA peak 응력이 가장 정확한 판정값이다탄성 균열선단 peak는 메시 의존적으로 발산할 수 있다K/J contour 수렴과 독립 형상해

K_IC는 재료명마다 하나다온도·속도·방향·환경·유효 시험조건이 다르다실제 서비스 조건과 일치하는 시험자료

검사에서 미검출이면 균열은 0 mm다검출확률과 접근·방향 한계가 있다가정 초기결함, POD, sizing 오차

Paris 식 하나가 전체 수명을 준다문턱·과도하중·빠른 파괴영역을 벗어난다적용 ΔK 범위와 하중순서·환경 민감도

얇은 시험편의 K_c를 두꺼운 부재에 쓴다두께구속과 평면변형률 조건이 다르다두께·인대·구속 유효성

콘크리트 압축강도만 맞추면 균열도 맞는다인장연화·파괴에너지·길이척도가 빠진다파괴에너지 정규화와 크기효과 검증

방어 가능한 균열 평가의 최소 워크플로

결함을 좌표와 함께 기록한다. 위치, 방향, 표면길이, 깊이, 전면형상, 분기와 측정불확실성을 남긴다.

하중 이력을 분해한다. 1차 막응력·굽힘, 2차 열응력, 잔류응력, 반복스펙트럼과 환경을 구분한다.

경쟁 파괴모드를 적는다. 취성파괴, 안정 찢김, 피로성장, 순단면 항복, 좌굴과 누설 중 무엇이 가능한지 선별한다.

모델 유효범위를 확인한다. LEFM의 작은 규모 소성, 두께구속, 혼합모드와 재료 비선형성을 검토한다.

독립적인 두 계산을 만든다. 형상해 또는 핸드계산과 FEA를 비교해 K/J 구현을 검증한다.

현재 상태와 미래 상태를 나눈다. 현재 균열의 잔존강도와 다음 검사까지의 성장량을 별도로 계산한다.

민감도 순위를 제시한다. a, σ, Y, 인성, 성장률, 검출한계 중 어떤 입력이 결론을 뒤집는지 보여준다.

검사·수리 판단으로 닫는다. 재검 주기, 검사방법, 허용 가능한 sizing 오차, 수리 후 재기준선을 명시한다.

NASA의 2023 파괴관리 핸드북도 파괴관리를 단일 계산식이 아니라 계획, 결함 선별, 추적성, 재료선정, 비파괴검사와 검증을 연결하는 체계로 다룬다. 파괴역학 계산은 그 체계의 핵심이지만 전체를 대신하지 않는다. NASA-HDBK-5010A Volume 1

검토자가 반드시 물어야 할 질문

사용한 균열크기 a는 표면 반길이인가, 깊이인가, 등가 관통길이인가?

Y 또는 F(a/W)는 현재 균열 위치·형상·하중구배와 일치하는가?

K_IC 자료는 서비스 온도·재료방향·두께구속을 대표하는가?

소성영역은 균열길이와 남은 인대에 비해 충분히 작은가?

잔류응력과 열응력은 무시됐는가, 포함됐다면 어떤 방식으로 중첩됐는가?

FEA의 K/J가 여러 contour와 메시에서 plateau를 보이는가?

성장해석의 하중스펙트럼과 재료 da/dN 데이터의 R·환경·단위가 맞는가?

검사방법의 검출확률과 크기평가 오차가 초기결함 가정에 반영됐는가?

취성파괴보다 순단면 항복이나 좌굴이 먼저 오는지 확인했는가?

결론을 바꾸는 입력을 현장검사나 시험으로 줄일 수 있는가?

결론: 균열길이는 결함의 크기이자 구조상태 변수다

하중과 형상 → 균열선단 구동력 K·G·J → 재료의 저항 K_IC·J-R·파괴에너지 → 안정 또는 불안정 성장 → 검사 가능한 시간창과 잔존성능. 이것이 균열을 가진 구조물을 읽는 최소 인과사슬이다.

파괴역학의 목적은 작은 균열을 보고 무조건 폐기하거나, 복잡한 FEA로 계속 사용을 정당화하는 것이 아니다. 균열이 어떤 조건에서 성장하고 언제 불안정해지는지, 어떤 검사가 그 전에 발견할 수 있는지, 어떤 입력의 불확실성이 결론을 지배하는지를 검증 가능한 형태로 드러내는 데 있다. 평균응력 하나에서 멈추지 않고 결함·재료·구조·시간을 연결할 때 비로소 “현재 안전한가”와 “언제 다시 확인해야 하는가”를 같은 모델 안에서 답할 수 있다.
