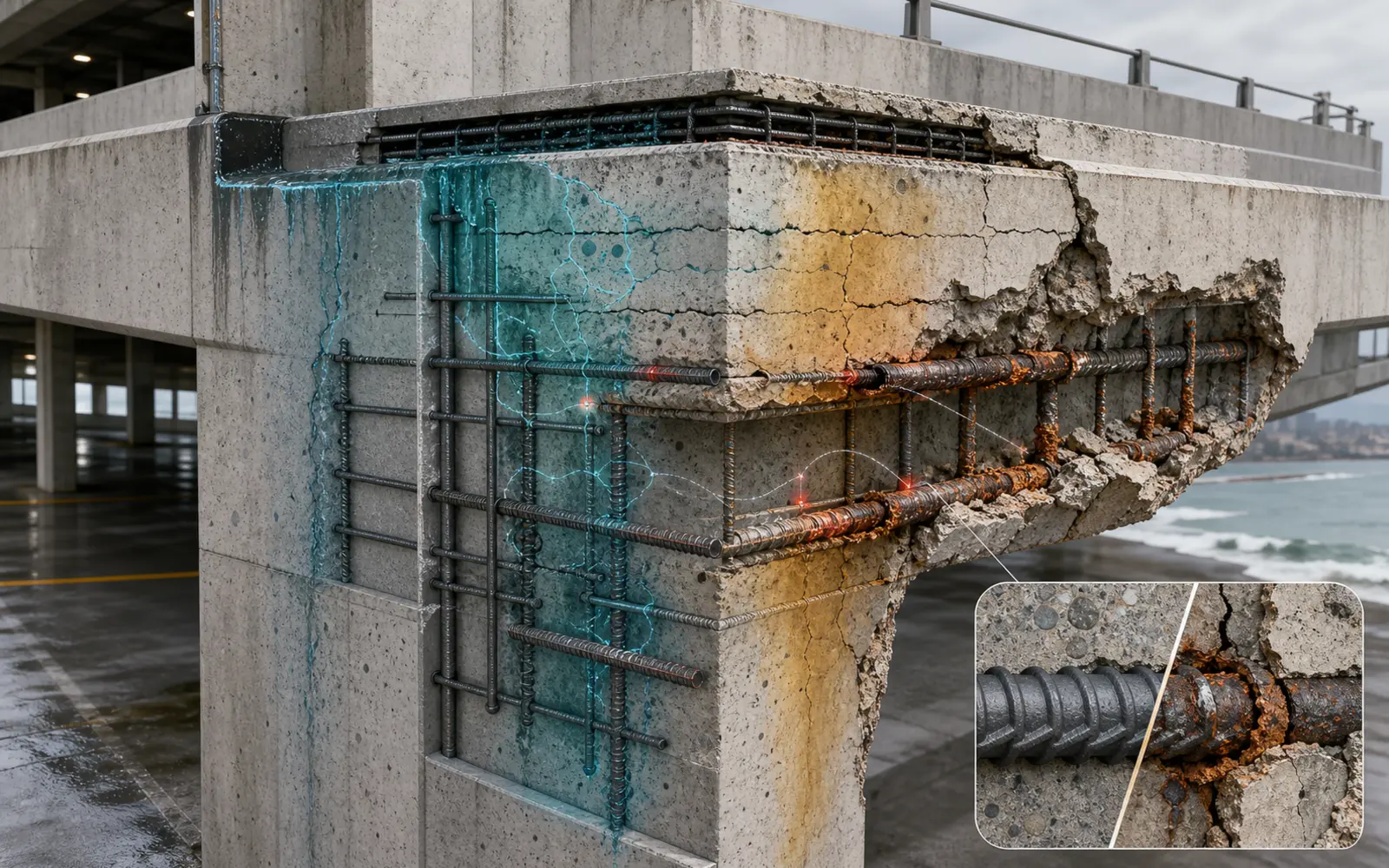

철근콘크리트는 겉이 멀쩡해도 왜 안에서 녹는가: 염화물·탄산화·철근부식·부착저하·박락과 잔존성능의 역학

철근콘크리트는 겉면에 균열이나 녹물이 없다고 해서 내부 철근까지 건전하다고 단정할 수 없다. 해수·비말·제설염에서 온 염화물이나 공기 중 이산화탄소가 피복콘크리트를 통과해 철근에 도달하면, 강알칼리 환경이 만들었던 보호상태가 국부적으로 또는 넓게 무너질 수 있다. 이후 부식은 철근 단면을 불균일하게 깎는 동시에 팽창성 부식생성물로 피복에 인장응력을 만들고, 부착·정착·구속과 구조부재의 파괴모드를 바꾼다. 이 글은 하나의 염화물 임계값이나 사용연수로 모든 구조물을 판정하지 않는다. 노출–침투–부식 개시–손상 진전–구조성능–보수–추적조사를 하나의 증거사슬로 연결하는 일반 역학과 실무 판단법을 설명한다.

1. 부식은 녹물이 보이는 순간이 아니라 훨씬 앞에서 시작된다

FHWA-HRT-07-039는 염화물 유발 열화를 부식 개시까지의 시간, 개시 뒤 표면균열이 나타날 때까지의 시간, 균열이 박락과 기능한계로 진행하는 시간으로 나눈다. 이 구분은 중요하다. 표면이 멀쩡한 침투기간에도 염화물 농도와 탄산화 깊이는 계속 변하고, 부식이 시작된 뒤에도 눈에 띄는 균열까지 지연이 생긴다. 반대로 표면 박락은 이미 여러 단계가 지난 결과이므로 그때서야 처음 조사하면 예방적 선택지는 줄어든다.

‘사용수명 종료’도 붕괴와 같은 말이 아니다. 소유자가 정의한 기능한계가 최초 균열, 일정 박리면적, 낙하물 위험, 허용 가능한 유지관리비, 철근 단면손실 또는 구조성능일 수 있다. 조사와 모델에서 어떤 상태를 끝점으로 삼았는지 밝히지 않으면 서로 다른 수명예측을 숫자만 비교하게 된다.

2. 콘크리트 속 철근은 왜 처음에는 녹지 않는가

수화된 시멘트 페이스트의 공극수는 강알칼리성이며, 건전한 철근 표면에는 얇고 안정한 산화피막이 형성된다. 이 부동태 피막은 산소와 수분이 있다고 해서 철근이 곧바로 빠르게 녹지 않도록 한다. 피복콘크리트는 단순한 물리적 두께가 아니라 알칼리 저장고이자 염화물·이산화탄소·물의 이동을 늦추는 수송저항이다.

그러나 ‘콘크리트는 알칼리성이므로 영원히 안전하다’는 결론도 틀리다. 염화물이 철근 깊이에서 특정한 전기화학 조건을 만들거나 탄산화가 알칼리도를 낮추면 부동태가 깨질 수 있다. 피복이 두꺼워도 벌집, 콜드조인트, 관통균열, 누수 이음, 부실한 양생이 빠른 통로를 만들 수 있고, 얇은 피복의 모서리에서는 두 방향으로 물질이 들어온다. 실제 보호성능은 두께·품질·균열·노출·시공편차가 함께 결정한다.

3. 부식은 철근 한 가닥 안에 생기는 전기화학 회로다

부동태가 국부적으로 깨진 곳은 철이 이온으로 용출되며 전자를 내놓는 양극이 된다. 전자는 철근 내부를 따라 주변 음극부로 이동하고, 전하 균형을 맞추는 이온은 젖은 공극수 속을 움직인다. 음극반응에는 산소와 수분이 관여한다. 따라서 염화물은 중요한 촉진인자지만 염화물만으로 완전한 부식회로를 설명할 수 없다. 철근의 전기적 연속성, 콘크리트의 수분상태와 저항, 산소공급, 온도와 습윤–건조 이력이 반응속도를 바꾼다.

건조하면 공극수의 이온전도가 부족하고, 완전히 물에 잠겨 산소공급이 매우 제한되면 음극반응이 느려질 수 있다. 그래서 같은 염화물량을 가진 부재도 누수와 건조가 반복되는 경계부, 비말대, 배수구 주변과 지속 침수부에서 부식형태가 다르다. 이 차이는 전기저항이나 반전위 측정값을 다른 날·다른 수분상태와 직접 비교할 때 반드시 고려해야 한다.

4. 염화물과 탄산화는 같은 녹을 서로 다른 방식으로 시작한다

FHWA-HRT-04-093은 철근 부동태 파괴의 주요 원인을 염화물 침투와 탄산화로 구분한다. 염화물은 해수·비말·제설염·오염된 재료에서 들어오며, 철근 표면의 특정 위치에서 국부 부동태 파괴와 공식을 만들 수 있다. 총염화물과 수용성 염화물, 결합염화물, 공극수 pH, 철근 종류, 전위, 수분상태가 관여하므로 한 문헌의 임계농도를 다른 구조물의 절대 판정선으로 옮기지 않는다.

탄산화는 이산화탄소가 공극수와 시멘트 수화물에 반응해 알칼리도를 낮추며 표면에서 내부로 전선을 만든다. 탄산화 깊이가 철근 피복에 도달했다고 해서 그 순간 모든 철근이 같은 속도로 녹는 것은 아니지만, 충분한 수분과 산소가 있으면 넓은 부동태 상실 가능성이 생긴다. 균열·표면마감·양생·습도·노출방향이 전선의 형상을 바꾸므로 페놀프탈레인 한 지점의 깊이만으로 전체 부재를 대표하지 않는다.

5. 염화물 이동은 확산식 하나보다 복잡하다

균열이 없고 한 면에서 염화물이 들어오는 균질한 반무한체를 단순화하면 Fick의 제2법칙 해로 농도분포를 나타낼 수 있다. 여기서 C(x,t)는 깊이 x, 시간 t에서의 농도, Cs는 표면농도, C0는 초기농도, Dapp는 겉보기 확산계수다.

C(x,t) = Cs − (Cs − C0) · erf[x / (2√(Dapp·t))] 모델이 답하는 질문: 가정한 표면농도·피복·수송계수에서 농도 전선이 얼마나 진행하는가? 모델이 자동으로 답하지 않는 질문: 균열·누수·모서리·시공이음·습윤건조가 지배하는 가장 빠른 실제 경로는 무엇인가?

FHWA-HRT-11-060은 균열 없는 콘크리트의 확산기반 모델이 균열을 통한 빠른 염화물 유입과 실제 부식률을 반영하지 못할 수 있음을 지적한다. 현장에서는 모세관 흡수, 압력차에 의한 침투, 습윤–건조 중의 재분배, 균열과 이음을 통한 유동, 표면농도의 시간변화와 염화물 결합이 겹친다. 따라서 확산식은 유용한 비교모델이지 모든 경로를 지우는 정답이 아니다.

6. 균열은 폭뿐 아니라 깊이·방향·물 공급으로 판단한다

미세한 표면균열이 항상 철근부식을 크게 가속하는 것도 아니고, 폭이 작은 균열이 항상 무해한 것도 아니다. 철근까지 이어지는 관통깊이, 중력방향 누수와의 연결, 반복적인 염수 공급, 균열면의 자가봉합이나 침전, 방수층과 배수상태가 실제 이동량을 정한다. 철근을 따라 난 종방향 균열은 하중균열일 수도 있지만 부식팽창에 의한 쪼갬균열일 수 있으므로 원인을 먼저 구분해야 한다.

균열주입은 물길과 내구성을 개선할 수 있으나 이미 철근 깊이에 축적된 염화물이나 탄산화된 콘크리트를 제거하지 않는다. 반대로 모든 균열을 철거범위로 잡으면 불필요한 손상과 비용이 커진다. 균열지도에 누수·염분 공급·반전위·박리·염화물 깊이분포를 겹쳐 어느 균열이 활성 경로인지 확인한다.

7. 미세한 철근 공식이 피복 박락으로 증폭된다

활성 부식이 시작되면 철근의 금속이 불균일하게 소모되고, 철근–콘크리트 경계에 다양한 부식생성물이 쌓인다. 이 생성물은 원래 강재보다 큰 부피를 차지할 수 있어 주변 콘크리트에 방사방향 압력과 원주방향 인장응력을 만든다. 피복의 인장저항을 넘으면 철근을 따라 종균열이 자라고, 여러 철근 위의 균열면이 합쳐져 층상 박리를 만든 뒤 피복이 떨어질 수 있다.

여기에는 양의 되먹임이 생긴다. 균열과 박락은 물·염화물·산소의 경로를 짧게 만들고, 노출 철근은 습윤–건조를 더 직접 받는다. 그러나 녹의 색과 부피만으로 원래 철근 단면손실을 역산할 수는 없다. 부식생성물 일부는 균열과 공극으로 이동하고, 공식은 한쪽 면에 깊게 집중될 수 있기 때문이다.

8. 구조성능 저하는 철근 면적, 부착, 피복과 파괴모드가 함께 만든다

NISTIR 7974는 부식에 따른 철근 단면감소뿐 아니라 부착손실과 정착길이 기능 저하를 구조적 문제로 다룬다. 휨철근의 면적감소는 공칭 휨저항을 줄일 수 있고, 깊은 공식은 평균 면적손실보다 파단과 연성에 더 불리할 수 있다. 스터럽이나 띠철근의 국부 단면손실은 전단저항·구속·주근 좌굴억제를 동시에 바꿀 수 있다.

녹팽창 균열과 피복 박락은 철근 리브 주변의 구속을 약화해 부착–미끄럼, 이음과 정착의 힘 전달을 바꾼다. 보·슬래브·기둥의 잔존성능은 가장 많이 녹슨 한 철근만이 아니라 그 위치의 모멘트·전단·축력, 철근의 연속성, 부착 가능한 길이, 압축영역 손상, 대체 하중경로와 함께 평가한다. 외관상 큰 박락이 비구조 피복에 한정될 수도 있고, 작은 면적의 공식이 중요한 정착부에 집중될 수도 있으므로 사진 면적을 곧바로 안전등급으로 바꾸지 않는다.

손상직접 변화구조적으로 확인할 것피해야 할 단정

주근 공식·단면손실유효 강재면적과 국부 연성 감소위치별 실측면적, 파단 가능성, 모멘트 재분배평균 지름감소만으로 모든 철근을 대표

스터럽·띠철근 부식전단저항·구속·좌굴억제 저하폐쇄부 연속성, 갈고리·정착, 전단 파괴순서주근만 건전하면 부재도 건전

종균열·피복 박락부착 구속과 내화·낙하물 성능 저하박리 깊이, 압축영역, 정착·이음 주변 상태박락면적이 곧 내력감소율

염화물 오염 잔존보수부 주변에서 부식회로 지속 가능오염 분포, 전기적 연속성, 차단·전기화학 대책새 패치가 내부 부식을 자동 정지

9. 같은 부재라도 배수와 형상이 부식지도를 만든다

교량 바닥판의 배수구·신축이음 아래, 주차장의 차량 통행선과 누수균열, 해안 구조물의 비말대, 발코니 끝단, 옥상 난간과 파라펫은 서로 다른 염분·수분·산소 이력을 가진다. 수평 상면은 염수를 저장하고, 하면은 균열과 박락이 잘 보이지만 염분 공급원은 위쪽일 수 있다. 모서리와 얇은 가장자리, 철근이 몰린 정착부와 이음부는 피복 편차와 2방향 침투가 겹친다.

따라서 조사격자는 단순한 등간격보다 노출가설을 반영해야 한다. 배수경사, 홈통과 이음의 누수 흔적, 제설염 살포구역, 해풍방향, 이전 패치 경계, 도장·방수의 손상, 시공구획과 철근배근을 지도화한다. 같은 층에서도 건조한 내부기둥과 외곽기둥의 결과를 한 집단으로 평균내면 실제 취약부가 사라진다.

10. 좋은 조사는 장비 목록보다 열화가설에서 시작한다

먼저 구조물 이력과 노출을 정리한다. 설계도서와 준공기록, 콘크리트 배합과 피복, 보수·방수·누수·제설염 사용, 균열과 박락 발생시점, 하중·용도 변경을 확인한다. 다음으로 녹물·종균열·망상균열·박락·백화·누수와 음향이상 구역을 전면 지도화하고, 낙하물이나 단면손실이 의심되는 곳은 즉시 안전조치를 검토한다.

그 뒤 비파괴검사로 범위를 넓게 선별하고, 코어·분말채취·선택 철거로 지도를 보정한다. 마지막으로 철근 실측과 구조해석을 통해 손상이 실제 기능에 미치는 의미를 정한다. 이 순서를 거꾸로 해 한 지점의 코어만 채취하거나 반전위 장비 하나로 전체를 판정하면 공간분포와 구조적 중요도를 놓친다.

11. 검사법은 서로 다른 열화단계와 물리량을 본다

FHWA-HRT-21-023은 덧씌우기가 있는 교량 바닥판에서 타격, 초음파표면파, 충격반향, 초음파단층, GPR, 전기저항, 반전위, 적외선 등 여러 방법을 실험실과 현장에서 비교했다. 결과는 한 방법의 우열보다 표면재와 결함종류에 따라 탐지능력이 달라진다는 점을 보여준다. 예를 들어 절연성 덧씌우기는 전기화학 측정을 방해할 수 있고, GPR은 기층 결함 선별에 유용해도 덧씌우기 자체의 박리를 직접 잘 찾지 못할 수 있다.

타격과 체인드래그는 얕은 박리의 음향반응을 빠르게 찾지만 접근 가능한 표면과 작업자 판단에 의존한다. 적외선은 일사·풍속·표면수분과 시간대의 영향을 받는다. 충격반향과 초음파는 층상 결함과 재료특성에 정보를 주지만 복잡한 철근·형상·경계에서 해석이 어려워진다. GPR 감쇠는 피복과 전도성 수분·염분·재료를 함께 반영하므로 코어와 다른 방법으로 임계구간을 보정한다.

12. 반전위는 부식량이 아니고 전기저항은 부식 여부가 아니다

FHWA 반전위 안내는 반전위가 철근의 부식활성 가능성을 지도화하지만 부식의 정도를 직접 측정하지 않는다고 명시한다. 전위구배와 상대적으로 음의 영역은 유용한 선별정보지만 기준전극, 수분·온도, 피복, 전기적 연결, 도장철근과 표면층이 결과를 바꾼다. 문헌의 전위 경계값을 환경보정 없이 절대적인 단면손실이나 부식률로 해석하지 않는다.

전기저항 측정은 공극수와 염분이 부식전류를 지지하기 쉬운 환경인지 보여준다. 낮은 저항은 더 큰 전류가 흐를 수 있는 조건을 뜻하지만 현재 양극이 존재한다는 직접 증거는 아니다. 분극저항은 부식전류와 속도를 추정하는 데 더 직접적이지만 유효 측정면적, 철근 기하, Stern–Geary 계수, 수분과 온도에 민감하다. 반전위·저항·분극저항을 염화물 프로파일과 박리·개방조사에 연결한다.

13. 코어와 선택개방은 지도를 실제 재료상태로 보정한다

분말이나 코어를 깊이별로 분석하면 표면에서 철근 깊이까지 염화물 프로파일을 얻을 수 있고, 새 절단면의 지시약 시험은 탄산화 전선의 공간변화를 보여준다. 코어는 압축강도만이 아니라 공극, 균열, 페이스트·골재 반응, 박리깊이와 표면처리층을 확인하는 자료다. 피복측정과 철근탐사는 채취 위치를 정하고 구조철근 손상을 피하는 데 필요하다.

선택개방에서는 느슨한 녹만 보고 끝내지 않고 철근 전체 둘레의 공식, 최소지름과 남은 리브, 스터럽·이음·정착, 피복과 콘크리트 건전부의 경계를 기록한다. 몇 개의 개방점은 넓은 NDE 지도의 대표구역에서 고르고, 예상과 다른 결과가 나오면 분류경계와 조사량을 갱신한다. 시험결과가 서로 모순되면 평균내기보다 수분상태·접근면·덧씌우기·전기적 연속성처럼 각 방법의 물리적 차이에서 원인을 찾는다.

14. 사용수명 예측은 개시기간과 진전기간을 분리한다

FHWA 사용수명 설계 가이드는 목표수명을 정한 뒤 노출과 열화메커니즘을 식별하고, 재료·설계·시공 변수로 검증하며, 검사·유지관리 계획까지 설계단계부터 연결하도록 한다. 염화물 유발 부식에서 개시기간은 표면농도, 피복분포, 수송특성, 균열과 임계상태에 민감하고, 진전기간은 수분·산소·저항·온도, 공식과 녹팽창, 부착과 균열진전에 민감하다.

실제 구조물의 입력값은 하나가 아니라 분포다. 피복은 시공편차가 있고 표면염분은 위치·계절에 따라 변하며, 확산계수는 양생·노화·포화도와 시험법의 영향을 받는다. 따라서 ‘정확히 37년에 부식’ 같은 단일 결과 대신 입력 근거, 확률 또는 범위, 민감도, 균열경로를 제외한 가정, 어느 측정값에서 모델을 다시 보정할지를 기록한다. 모델이 정밀해 보여도 현장 자료보다 더 정확해질 수는 없다.

15. 잔존성능 평가는 열화지도와 하중경로를 같은 좌표에 놓는다

구조해석 전에 조사좌표를 구조도면에 정합한다. 단면손실이 정모멘트 주근, 부모멘트 주근, 스터럽, 기둥 띠철근, 정착·이음, 슬래브–기둥 접합부 중 어디에 있는지 구분한다. 개방조사로 얻은 최소단면과 분포를 사용하고, 조사하지 않은 구간에는 합리적인 불확실성과 보수적인 시나리오를 둔다. 박락된 피복의 유효성, 부착저하와 정착길이, 압축부 콘크리트와 횡구속을 모델가정에 명시한다.

구조안전, 사용성, 낙하물, 내화, 내구성은 서로 다른 한계상태다. 당장 중력하중 내력이 남아도 피복 낙하가 이용자를 위협할 수 있고, 임시지지 없이 철거하면 보수 중 하중경로가 위험해질 수 있다. 프리스트레스트 부재에서는 소수의 긴장재 손실과 취성파단 위험이 일반 철근콘크리트보다 민감할 수 있으므로 전기화학 보수와 개방조사를 전문 절차로 다룬다.

16. 보수는 원인과 범위에 맞춰 구조복구·차단·전기화학 제어를 조합한다

USACE EM 1110-2-2002는 상태조사와 원인규명, 안정성 검토를 거쳐 재료와 보수방법을 선택하도록 구성돼 있다. 누수와 염분 공급이 원인이면 배수·이음·방수부터 고쳐야 한다. 불건전 콘크리트는 적절한 경계까지 제거하고, 철근 단면·정착이 부족하면 추가철근·커플러·재킷·단면증설을 구조적으로 설계한다. 패치의 수축·탄성·열·투수 특성과 바탕처리·양생·철근 뒤 충전·공극을 품질검사한다.

FHWA-RD-98-088의 연구는 오염 콘크리트 위의 덧씌우기·막·실러가 추가 유입을 늦출 수 있어도 이미 진행 중인 부식을 자동으로 멈추지 않는다고 보고했다. 음극방식은 외부전원식과 희생양극식으로 철근의 전위를 제어하지만 전기적 연속성, 적합한 양극, 균일한 전류분포, 기준전극과 장기 모니터링이 필요하다. 전기화학적 염화물 추출은 임시 고전류로 염화물을 이동시키는 전문공법이며 재료·철근 종류와 부작용 검토 없이 보편해법으로 적용하지 않는다.

개입주된 역할적합성을 좌우하는 조건반드시 검증할 것

배수·이음·방수·표면보호새 수분·염분 유입 감소원인경로가 명확하고 바탕이 건전균열·이음 연속성, 수증기·배수, 재도포주기

국부철거·패치·철근복구불건전 콘크리트와 손실 단면 복구열화범위와 구조기능을 조사로 규정철거 중 안정성, 정착, 철근 뒤 충전, 경계부 부식

음극방식진행 중인 전기화학 부식 제어철근 연속성·전류분포·양극과 모니터링 가능보호기준, 과보호 위험, 기준전극, 유지관리

염화물 추출·재알칼리화철근 주변 화학환경을 일시적으로 회복재료·철근·오염형태가 공법과 적합처리 전후 프로파일, 부착·재료 영향, 재오염 방지

17. 새 구조물의 내구설계는 재료 하나가 아니라 방어층을 만든다

먼저 부재별 노출과 목표수명, 교체 가능한 요소와 교체하기 어려운 요소를 구분한다. 낮은 투수성과 충분한 양생, 피복두께와 시공허용차, 균열제어, 배수와 이음, 표면보호, 부식저항 철근 또는 코팅철근을 조합한다. 피복을 키우는 것만으로 수축·온도균열과 시공오차가 해결되지 않고, 낮은 물–결합재비도 양생이 나쁘거나 균열이 연결되면 기대성능을 잃을 수 있다.

재료의 시험값은 실제 타설·다짐·양생·마감·피복분포와 함께 인수기준으로 만든다. 철근코팅은 운반·절곡·결속·타설 중 손상을 관리하고, 내식성 철근은 이종금속 연결과 단부·이음 상세를 확인한다. 누수 가능성이 높은 신축이음과 배수는 교체와 접근을 전제로 설계한다. 완공 시 피복·수송특성·균열·방수상태의 기준선을 남겨야 운영단계의 변화량을 판단할 수 있다.

18. 좋은 부식관리는 조사–해석–보수–추적을 닫힌 고리로 만든다

실무 순서는 다음과 같다. ① 노출·배수·재료·보수이력을 정리한다. ② 가시손상과 낙하위험을 전면 지도화한다. ③ 반전위·저항·GPR·음향·열화상 등으로 단계별 범위를 선별한다. ④ 코어·화학분석·선택개방으로 지도를 보정한다. ⑤ 철근 단면·부착·정착·구속과 하중경로를 재평가한다. ⑥ 원인별 보수대안과 보수 중 안정성을 비교한다. ⑦ 시공 품질과 전기화학 시스템을 검증한다. ⑧ 기준선을 남기고 재검사 임계값과 책임을 정한다.

최종 보고서는 ‘부식 있음’이라는 한 줄이 아니라 어느 위치에서 어떤 메커니즘이 얼마나 확실하게 작동하는지, 각 측정값이 무엇을 직접 보여주고 무엇을 추론했는지, 구조기능이 어떤 가정에 민감한지, 어떤 조건에서 즉시 조치하거나 모델을 갱신할지를 담아야 한다. 그래야 상태평가가 장비 색상지도에서 끝나지 않고 남은 수명과 안전, 비용을 관리하는 기술적 근거가 된다.

적용 한계: 이 글은 철근콘크리트의 염화물·탄산화 유발 부식과 상태평가에 관한 일반 역학 안내다. 특정 시설의 허용 단면손실, 염화물 임계값, 반전위 판정값, 보수범위, 음극방식 전류 또는 안전등급을 제시하지 않는다. 그런 값은 철근 종류, 콘크리트와 표면층, 수분·온도, 전기적 연결, 노출, 적용 기준과 측정절차에 종속된다. 실제 구조물은 현장 안전조치, 적용 기준, 자격 있는 재료·부식·구조기술자의 조사와 구조평가, 보수설계가 필요하다.
