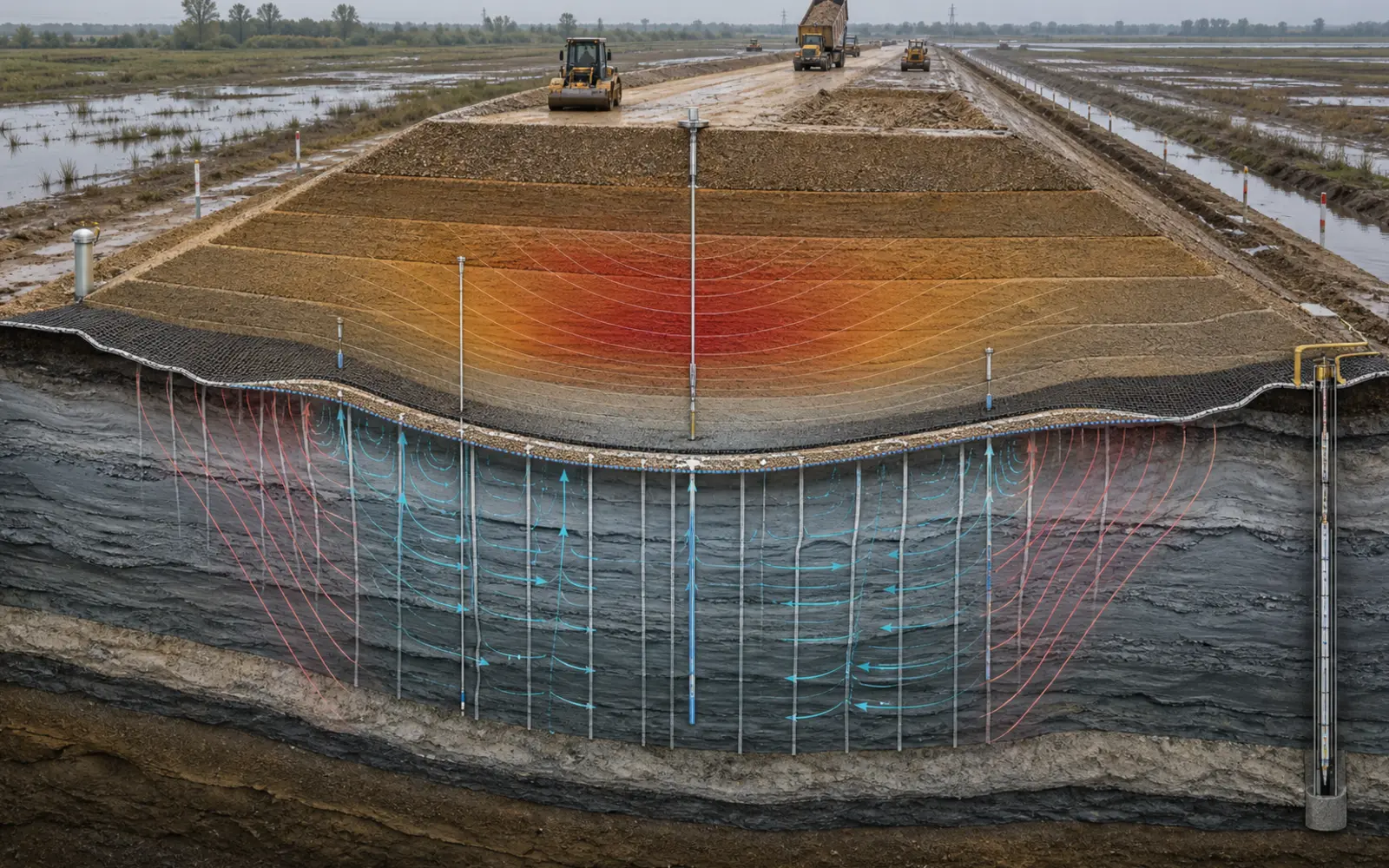

연약지반 위 성토는 왜 공사 중이 가장 위험할 수 있는가: 단계성토·압밀·강도증가·측방유동·배수재와 관측시공

연약한 포화점토 위에 성토체를 올릴 때 완공 후보다 공사 중이 더 위험할 수 있다. 새 흙의 무게는 즉시 늘지만, 물이 잘 빠지지 않는 점토의 유효응력과 전단강도는 같은 속도로 증가하지 않기 때문이다. 성토를 멈추고 배수를 기다리면 과잉간극수압이 소산되고 침하와 함께 흙골격이 더 큰 응력을 받아 강도가 증가할 수 있다. 그래서 단계성토는 단순한 공정 분할이 아니라 하중·시간·배수·강도·계측을 연결한 폐루프다. 이 글은 특정 기준의 안전율이나 고정 대기일수를 제시하지 않고, 각 단계가 안전한지 판단하기 위해 엔지니어가 어떤 물리량과 증거를 연결해야 하는지 설명한다.

1. 왜 완공 후가 아니라 공사 중이 임계가 될 수 있는가

성토 한 층을 추가하면 기초지반의 전응력은 즉시 증가한다. 하지만 낮은 투수성을 가진 포화점토에서는 짧은 시간 동안 물이 빠져나가기 어렵다. 추가 하중의 큰 부분이 먼저 과잉간극수압으로 나타나고, 흙입자 접촉에 작용하는 유효응력 증가는 지연된다. 성토체가 요구하는 활동저항은 새 하중과 함께 커지는데 기초점토의 강도 증가는 뒤따라오는 상황이 생긴다.

반면 배수와 압밀이 진행되면 간극수압이 내려가고 유효응력이 증가하며 점토가 조밀해진다. 정상압밀 점토에서는 이 과정이 비배수 전단강도 증가로 이어질 수 있다. 다음 성토 단계는 처음과 같은 지반이 아니라 이전 단계의 이력을 겪은 지반 위에 놓인다. USACE EM 1110-2-1908도 빠르게 재하된 포화토에서 하중이 먼저 간극수압으로 부담되고, 수압 소산과 유효응력 증가가 침하·강도 변화로 이어진다는 연결을 설명한다.

2. 전응력–간극수압–유효응력 장부를 먼저 닫는다

포화토의 기본 장부는 단순하다. 새 하중이 만든 전응력 증가 Δσ는 흙골격이 부담하는 유효응력 증가 Δσ′와 과잉간극수압 Δu로 나뉜다. 성토 직후에는 Δu의 비중이 클 수 있고, 배수 중에는 Δu가 줄어든 만큼 Δσ′가 커진다. 전체 추가하중이 일정해도 내부 부담 주체가 시간에 따라 물에서 흙골격으로 이동하는 것이다.

응력 장부: Δσ = Δσ′ + Δu 성토 직후, 배수 지연: Δu ↑, Δσ′ 증가는 제한적 대기 중 배수·압밀: Δu ↓, Δσ′ ↑, 침하 진행 다음 단계 전 확인: 강도 갱신 + 침하·측방변위·수압 추세 확인 주의: 간극수압 감소만으로 안전을 선언하지 않는다. 층별 강도, 활동면, 성토 형상, 측방변위와 계측 신뢰도를 함께 검토한다.

이 식은 현장 전체가 1차원으로 움직인다는 뜻이 아니다. 성토 가장자리에서는 전단응력과 측방변형이 크고, 층상지반에서는 배수경로와 강도분포가 달라진다. 간극수압계 한 점의 소산이 모든 잠재 활동면의 유효응력 증가를 대표하지도 않는다. 장부는 각 계측값이 어느 층과 하중경로를 대표하는지 묻기 위한 출발점이다.

3. 같은 최종 높이도 성토속도에 따라 전혀 다른 문제다

최종 높이와 단면이 같다는 사실은 시공 중 안정성이 같다는 뜻이 아니다. 전 높이를 빠르게 올리면 각 층이 만든 과잉간극수압이 충분히 소산되기 전에 다음 하중이 더해진다. 요구 전단응력은 누적되지만 강도 증가는 지연되어 안정여유가 가장 작아질 수 있다. 반대로 각 단계 사이에 대기하면 침하·배수·강도증가가 진행되어 다음 층을 받을 여유가 생길 수 있다.

USACE EM 1110-2-1902는 배수가 느린 재료의 시공 중·시공종료 안정성을 비배수강도로 평가하고, 연약점토 기초에서는 단계시공이 필요할 수 있다고 설명한다. 여기서 ‘대기’는 일정표의 빈칸이 아니다. 계측 추세와 갱신된 안정해석으로 다음 단계가 가능한지 판단하는 작업시간이다. 프로젝트마다 층 두께, 성토속도, 대기기간과 허용상태가 다른 이유다.

4. 단기 비배수 안정과 장기 배수 안정은 서로 다른 해석조건이다

시공 직후의 포화 연약점토는 보통 물이 빠질 시간이 부족한 단기 비배수 조건으로 본다. 이때 비배수 전단강도의 깊이별 분포, 시료 교란, 변형률 속도와 강도 이방성이 중요하다. 장기에는 유효응력 강도정수와 정상 간극수압 분포를 사용하지만, 장기상태가 언제나 더 불리하거나 언제나 더 유리하다고 일반화할 수는 없다. 지하수 변화, 배수경계, 성토재 침투와 경사면 상태가 달라질 수 있다.

단계성토 중간상태는 완전 비배수와 완전 배수의 두 끝 사이에 있다. 이전 단계에서 어느 정도 압밀되었는지에 따라 강도를 갱신해야 한다. 실내 압밀·삼축시험과 현장 베인·CPT 자료를 연결하되, 강도 증가비를 무비판적으로 전체 층에 적용하지 않는다. 계산에 사용한 시점의 수압과 강도 상태가 같은 시간단면을 나타내도록 맞추는 것이 핵심이다.

5. 파괴모드는 원호활동 하나만이 아니다

가장 익숙한 모드는 성토사면과 연약층을 함께 가로지르는 깊은 원호활동이다. 하지만 매우 연약한 층에서는 성토 중앙이 가라앉고 점토가 양쪽으로 압출되면서 toe가 융기하는 지지력·squeeze 형태가 나타날 수 있다. 눈에 띄는 사면 균열 전에 측방변형이 인접 말뚝, 교대, 관로와 도로에 영향을 줄 수도 있다.

초기 작업면도 별도 한계상태다. PVD 장비나 덤프트럭의 집중하중이 얇은 배수층을 파괴하거나 연약토를 밀어 올리면 배수경로와 계측기가 손상된다. USACE EM 1110-1-1905는 연약기초 위 성토에서 얕거나 깊은 활동, 측방퍼짐, 지지력 파괴와 과도한 침하를 구분한다. 최종 성토단면의 전체활동만 계산하면 시공장비와 임시 작업면이 만드는 더 이른 실패를 놓칠 수 있다.

6. 침하와 안정은 따로 계산하지만 같은 압밀과정의 두 얼굴이다

침하는 서비스성 문제, 활동은 극한상태 문제라고 분리하면 계산은 편해진다. 그러나 연약지반 단계성토에서는 둘이 같은 배수과정으로 연결된다. 압밀침하가 진행된다는 것은 물이 빠지고 유효응력이 증가한다는 뜻이며, 이는 강도 증가의 근거가 될 수 있다. 동시에 큰 부등침하와 측방변형은 성토체, 포장, 교대와 매설물의 사용성을 손상시킨다.

USACE EM 1110-1-1904는 시험성토에 표고표지, 경사계와 간극수압계를 설치해 침하·측방이동·수압을 시간에 따라 측정하고 현장 압축성과 압밀속도를 추정할 수 있다고 설명한다. 침하량 하나만 모델과 맞는다고 안정성이 검증되는 것은 아니다. 수압이 예상보다 높거나 측방변위가 가속되면 비슷한 침하량도 전혀 다른 메커니즘을 뜻할 수 있다.

관찰량물리적 의미함께 필요한 증거피해야 할 단정

성토 중앙 침하압밀·즉시변형·성토재 압축의 합깊이별 침하, 수압, 성토고침하가 크면 압밀이 잘됐다고 단정

과잉간극수압물에 남아 있는 추가하중센서 깊이·배수경계·기준수위한 지점 소산을 전 구간에 적용

toe 측방변위전단변형·압출·활동면 발달 가능성깊이별 증분, 침하, 성토속도누적값만 보고 증가속도 무시

지표 융기·균열측방압출 또는 국부 불안정측량, 경사계, 현장기록표면 보수 후 구조적 원인 종료

강도시험특정 위치·시점의 저항응력이력, 시료품질, 수압상태단일 평균값으로 모든 층 대표

7. 단계성토의 핵심은 ‘몇 층’이 아니라 단계 사이의 상태 갱신이다

초기 설계에서는 목표 단면을 여러 단계로 나누고 각 단계의 단기 안정, 예상 수압, 침하와 대기시간 범위를 계산한다. 시공에서는 실제 성토재 단위중량과 층 두께, 하루 상승속도를 기록한다. 단계 완료 후에는 침하·수압·측방변위가 예측범위 안에서 움직이는지 비교하고, 강도 증가를 갱신한 뒤 다음 단계 안정성을 다시 계산한다.

따라서 “1단계 후 30일 대기” 같은 문구만으로는 관측시공이 아니다. 무엇을 측정하고 어떤 추세가 충족되어야 다음 단계로 가는지, 경고상태에서 누가 성토를 중지하고 어떤 재해석·보강을 수행하는지까지 정의해야 한다. 날씨, 장비동선, 배수로 막힘, 계측기 손상처럼 모델에 없던 사건도 성토 이력과 함께 기록한다.

8. PVD는 물의 이동거리를 줄이지 하중을 지지하지 않는다

자연 상태에서 두꺼운 점토층의 물이 상·하부 배수층까지 이동하려면 긴 시간이 걸릴 수 있다. PVD는 얇은 띠 모양 배수재를 촘촘히 설치해 물이 주로 수평방향으로 짧게 이동한 뒤 배수재를 따라 상부 배수층으로 빠지게 한다. 즉 수직 압밀을 방사방향 압밀로 가속하는 장치다.

FHWA NHI-16-027 Ground Modification Methods Reference Manual은 PVD가 구조기능을 제공하지 않으며, 설치 직후 지반강도는 PVD 유무와 관계없이 같다고 명시한다. 안정성이 문제라면 성토속도를 통제하고 계측해야 한다. PVD가 있다고 전 높이를 즉시 올려도 된다는 해석은 배수시간을 줄이는 기능을 강도나 말뚝지지 기능으로 바꿔 읽은 오류다.

9. 배수재 간격보다 먼저 배수경로 전체가 이어지는지 확인한다

PVD 주변에는 mandrel 관입으로 교란된 smear 구역이 생겨 수평투수성이 낮아질 수 있다. 매우 긴 배수재나 큰 유량에서는 배수재 자체의 통수저항이 문제가 될 수 있고, 꺾임·압착·필터 막힘도 성능을 낮춘다. 상단의 모래·자갈 배수층이 오염되거나 공사차량에 의해 끊기고 출구가 막히면 PVD에서 모인 물이 빠져나갈 곳이 없다.

그래서 압밀시간 예측에는 수평 압밀계수뿐 아니라 smear, 등가 배수직경, 실제 설치간격과 패턴, 통수능, 배수층과 출구 조건을 반영한다. 완벽한 축대칭과 균일층을 가정한 계산은 민감도 비교의 시작점이지 현장 일정의 보증서가 아니다. 설치기록과 시험구간, 실제 수압·침하곡선으로 시간예측을 갱신한다.

10. 선행재하와 surcharge는 시간을 앞당기지만 안정검토도 더 어렵게 만든다

선행재하는 영구하중을 미리 가해 운영 전에 압밀을 진행시키고, surcharge는 영구하중보다 더 큰 임시하중으로 압밀을 가속하거나 잔류침하를 줄이려는 방법이다. 추가하중은 유효응력 증가와 침하를 앞당길 수 있지만, 그 순간 요구 전단응력과 과잉간극수압도 키운다. 안정여유가 부족한 지반에 surcharge를 무조건 더하는 것은 해결책이 아니다.

PVD 없이도 시간이 충분하면 선행재하만으로 목적을 달성할 수 있고, 유기질토처럼 2차압축이 큰 지반에서는 PVD가 1차압밀을 빠르게 해도 장기 변형이 남을 수 있다. 공기, 허용 잔류침하, 반출입 토량, 임시하중의 안정성과 제거계획을 함께 비교한다.

11. 기초 지오텍스타일은 측방퍼짐을 억제하지만 침하를 삭제하지 않는다

성토 바닥의 고강도 지오텍스타일·지오그리드는 성토체가 양쪽으로 벌어지는 것을 인장력으로 억제하고 작업면을 안정시키며 하중을 더 고르게 전달할 수 있다. 효과가 생기려면 변형을 통해 인장력이 동원되어야 하고, toe 너머의 충분한 정착길이와 흙–보강재 마찰, 접합과 시공순서가 필요하다.

USACE EM 1110-1-1905는 보강재가 측방퍼짐과 회전파괴에 저항할 수 있지만 미끄럼, 인장파단, 과도한 신장과 부족한 정착이 별도 파괴모드가 된다고 설명한다. 또한 압밀이 진행된 뒤 보강·무보강 성토의 기초침하가 비슷할 수 있음을 지적한다. 보강재를 설치했다는 이유로 압밀침하 계산과 단계성토 계측을 생략하면 안 된다.

12. 시간이 부족하면 배수 외의 대안으로 문제 자체를 바꾼다

단계성토와 PVD는 시간 여유가 있고 압밀로 강도 증가를 기대할 수 있을 때 유력하다. 일정이 짧거나 인접 구조물의 허용변위가 매우 작다면 작용하중을 줄이는 경량성토, 연약층의 강도·압축성을 바꾸는 심층혼합, 연약층을 우회하는 말뚝지지 성토를 비교해야 한다. 얕은 불량층은 치환이 단순할 수 있지만 지하수와 처분조건이 지배한다.

FHWA-HRT-13-046은 심층혼합을 성토·기초 지지에 적용할 때 안정, 침하, 하중전달, 인접시설 측방변위와 시공 QC를 함께 다룬다. 개량체 평균강도 하나만으로 설계를 닫지 않고 배치, 변동성, 파괴모드와 현장 혼합품질을 검증해야 한다. 대안 선택은 ‘가장 강한 공법’이 아니라 공기·변위·환경·장비 접근·품질검증을 만족하는 하중경로를 찾는 일이다.

13. 조사와 시험은 평균층서가 아니라 임계 횡단면을 찾아야 한다

연약층 두께와 강도는 성토 종방향·횡방향으로 달라질 수 있다. 최대 성토고, 가장 깊은 연약층, 인접 구조물, 급격한 층서변화가 있는 곳에서 횡단면 조사를 촘촘히 한다. 보링과 고품질 불교란 시료, CPTu, 현장베인, 지하수 관측을 조합해 층별 단위중량, 비배수강도, 압밀·재압축 특성, 선행압밀응력, 수평·수직 압밀속도와 배수경계를 정의한다.

FHWA NHI-06-089는 성토 침하·측방변위와 계측을 포함한 기초·지반 실무를 다루며, FHWA 심층혼합 매뉴얼도 성토 최대높이와 연약층 최대깊이 같은 임계 위치에서 횡단방향 조사로 조건을 정의하도록 요구한다. 평균강도를 낮게 잡는 것만으로 얇은 극연약층의 연속성이나 배수경계 오류를 보상할 수는 없다.

14. 침하판·간극수압계·경사계는 서로 다른 질문에 답한다

침하판은 특정 위치의 수직변위와 속도를 보여주지만 그 변위가 어느 깊이에서 생겼는지는 깊이별 침하계가 있어야 분리할 수 있다. 간극수압계는 특정 층의 수압 축적과 소산을 보여주므로 센서 tip 위치, 포화상태, 기준수위가 중요하다. toe 부근 경사계는 깊이별 측방변위와 증분을 보여 잠재 전단대의 위치와 변형 가속을 탐지한다.

성토고와 시공시간 기록은 네 번째 계측기다. 어떤 층을 언제 얼마나 빠르게 올렸는지 모르면 수압과 변위 반응을 원인에 연결할 수 없다. FHWA NHI-16-027은 안정성이 중요한 PVD 성토에서 침하, 수압과 수평변위를 함께 계측하고, 장비가 설치·배수재와 계측기를 손상하지 않도록 위치와 시공순서를 계획하라고 설명한다.

15. 다음 단계 판단은 최대값 하나보다 변화율과 일관성을 본다

안정적으로 압밀되는 구간에서는 추가 성토 직후 침하와 수압이 반응한 뒤 수압이 소산되고 침하속도와 toe 측방변위 증분이 차츰 줄어드는 경향을 기대할 수 있다. 경고상태에서는 같은 높이 증가에 대한 수압이 이전보다 크게 쌓이거나 소산이 늦고, 측방변위 증분이 증가하거나 특정 깊이에 집중될 수 있다. 지표 균열·융기와 배수출구 유량 변화도 함께 본다.

그러나 어떤 변위비나 수압비도 모든 지반의 보편 정지기준이 아니다. FHWA 매뉴얼의 경험적 지표와 사례값은 계측계획을 세우는 참고자료이지 현장별 활동면·강도·결과를 대신하지 않는다. 설계단계에서 예측범위와 경계값, 측정오차, 경고·정지·재개 행동을 프로젝트 조건에 맞게 정하고 실제 추세가 그 가정을 지지하는지 판단한다.

16. 관측시공은 “보면서 하자”가 아니라 사전 정의된 의사결정 시스템이다

관측시공을 제대로 적용하려면 먼저 예상 가능한 거동범위와 지배 한계상태를 계산한다. 그 범위를 구별할 수 있는 계측 위치·정확도·빈도를 정하고 성토 전 기준선을 확보한다. 시공 중 예측과 측정의 차이를 비교해 계속, 대기, 속도감소, berm 추가, 배수 보수, 하중 제거 또는 공법변경 같은 행동을 실행한다. 행동 후에는 다음 단계 예측을 갱신한다.

계측 담당자, 설계자, 시공관리자와 승인권자의 연락체계도 기술설계의 일부다. 위험신호가 야간에 나타났는데 데이터를 다음 주 보고서에서만 본다면 계측은 안전장치가 아니다. 센서 고장이나 통신 단절 자체도 판단상태로 정의하고, 핵심 계측이 복구될 때까지 성토를 보류할 권한을 문서화한다.

단계 승인기록에는 숫자만 나열하지 말고 하중, 반응, 해석과 행동을 한 줄의 인과관계로 남긴다. 예를 들어 같은 높이의 성토 후 간극수압이 이전 단계보다 크게 상승했다면 배수층 출구, 센서 기준선, 실제 성토재 단위중량과 설치교란을 먼저 확인한다. 동시에 침하속도와 경사계 증분이 기존 예측과 일치하는지 살핀다. 한 센서의 이상값을 즉시 파괴징후로 단정하는 것도, 고장으로 치부하는 것도 위험하다. 독립된 자료가 같은 메커니즘을 지지하는지 확인하고 그 판단이 다음 성토량·속도·대기 또는 보강으로 어떻게 이어졌는지 기록해야 한다.

판단상태필수 확인허용 가능한 행동 예재개 전 남길 근거

예측범위 안성토이력과 침하·수압·측방변위가 서로 일관되고 핵심 센서가 정상계획 속도로 진행하거나 예정 대기 유지단계별 실제 하중, 비교 그래프, 승인자와 승인시각

주의 추세유사 하중에서 수압 또는 변위 증분이 커졌으나 즉시 불안정 증거는 없음성토속도 감소, 판독빈도 증가, 대기 연장, 원인조사수정 예측범위와 다음 판독시점, 악화 시 정지조건

정지 상태측방변위 가속, 국부 융기·균열 또는 복수 계측의 불리한 일치추가 성토 중지, 작업차량 통제, 배수·berm·하중제거 검토갱신 안정해석, 현장점검, 필요한 보강과 단계별 재개안

자료 상실핵심 센서 고장, 기준선 불명 또는 하중기록 누락으로 상태 판별 불가대체 계측과 수동측량을 확보할 때까지 보수적 대기복구·교정 결과, 자료 공백의 영향평가와 새 기준선

공법 전환대기만으로 공기·변위·안정 조건을 동시에 만족할 수 없음경량성토, 심층혼합, 말뚝지지 또는 단면 변경 비교대안별 하중경로, 시공위험, 품질검증과 잔류변위 검토

이 표의 상태명과 행동은 보편 기준값이 아니라 프로젝트 의사결정 틀의 예다. 실제 경계값은 설계해석의 불확실성, 계측정확도, 파괴결과, 장비가 성토를 멈추는 데 필요한 시간과 현장 비상절차를 반영해 시공 전에 승인해야 한다. 특히 정지 후 재개는 단순히 값이 다시 낮아졌다는 이유가 아니라 원인설명, 갱신된 안전성, 배수·보강의 효과와 독립 검토가 닫혔을 때 이루어져야 한다.

17. 해석모델은 단계별 시공이력과 계측으로 검증한다

초기 설계에는 한계평형 안정해석과 1차원·방사방향 압밀계산이 유용하다. 복잡한 층서, 측방변위, 인접 말뚝과 2차원·3차원 영향이 중요하면 연성 압밀 유한요소해석을 고려한다. 그러나 요소 수가 많다고 배수경계, 강도모델과 시공단계가 자동으로 맞는 것은 아니다. 각 단계의 성토고, 재하기간, 배수조건과 강도 갱신을 실제 공정과 맞춘다.

검증은 최종침하 한 점이 아니라 침하곡선, 깊이별 수압 소산, toe 측방변위의 크기·깊이·시간, 성토하중 반응을 함께 비교한다. 수압은 맞지만 측방변위가 틀리면 강성·강도·경계조건 오류가 남아 있을 수 있다. 반대로 침하만 맞춘 모델이 잠재 활동면을 잘못 예측할 수도 있다. 모델 불일치가 다음 단계 안전판단을 바꾸면 매개변수 보정, 추가조사 또는 보수적 성토보류로 연결한다.

18. 좋은 단계성토 계획은 일정표와 중지조건을 같은 문서에 둔다

검토 순서는 다음과 같다. ① 임계 횡단면과 연약층·배수경계를 정의한다. ② 최종침하와 시공 중 비배수 안정, 장기 안정, 측방변위를 분리해 계산한다. ③ 단계 높이와 예상 수압·침하·강도증가 범위를 정한다. ④ PVD·배수층·출구, 작업면과 기초 보강재의 연속성을 설계한다. ⑤ 계측 위치·빈도·오차·행동기준과 책임자를 정한다. ⑥ 실제 하중이력을 계측과 비교해 다음 단계를 승인한다. ⑦ 공기나 변위제약이 맞지 않으면 경량성토·심층혼합·말뚝지지 등으로 문제를 바꾼다.

적용 한계: 이 글은 도로성토와 유사한 연약지반 문제의 일반 역학을 설명하며 특정 국가의 설계기준, 현장 안전계획이나 승인도서를 대체하지 않는다. 아래 자료에는 도로성토뿐 아니라 댐·제방 지침도 포함되어 있으므로 안전율·상세·계측기준을 다른 시설에 그대로 옮기지 않았다. 실제 프로젝트에는 관할 기준, 현장조사·시험, 결과영향과 전문 지반기술자의 판단이 필요하다.

FHWA NHI-16-027 — Ground Modification Methods Reference Manual, Volume I (2017)

FHWA NHI-06-089 — Soils and Foundations Reference Manual, Volume II (2006)

USACE EM 1110-1-1904 — Settlement Analysis (1990)

USACE EM 1110-2-1902 — Slope Stability (2003)

USACE EM 1110-2-1908 — Instrumentation of Embankment Dams and Levees (2020)

USACE EM 1110-1-1905 — Bearing Capacity of Soils (1992)

FHWA-HRT-13-046 — Design Manual: Deep Mixing for Embankment and Foundation Support (2013)

FHWA Federal Lands — Geotechnical Technical Guidance Manual (2007)
