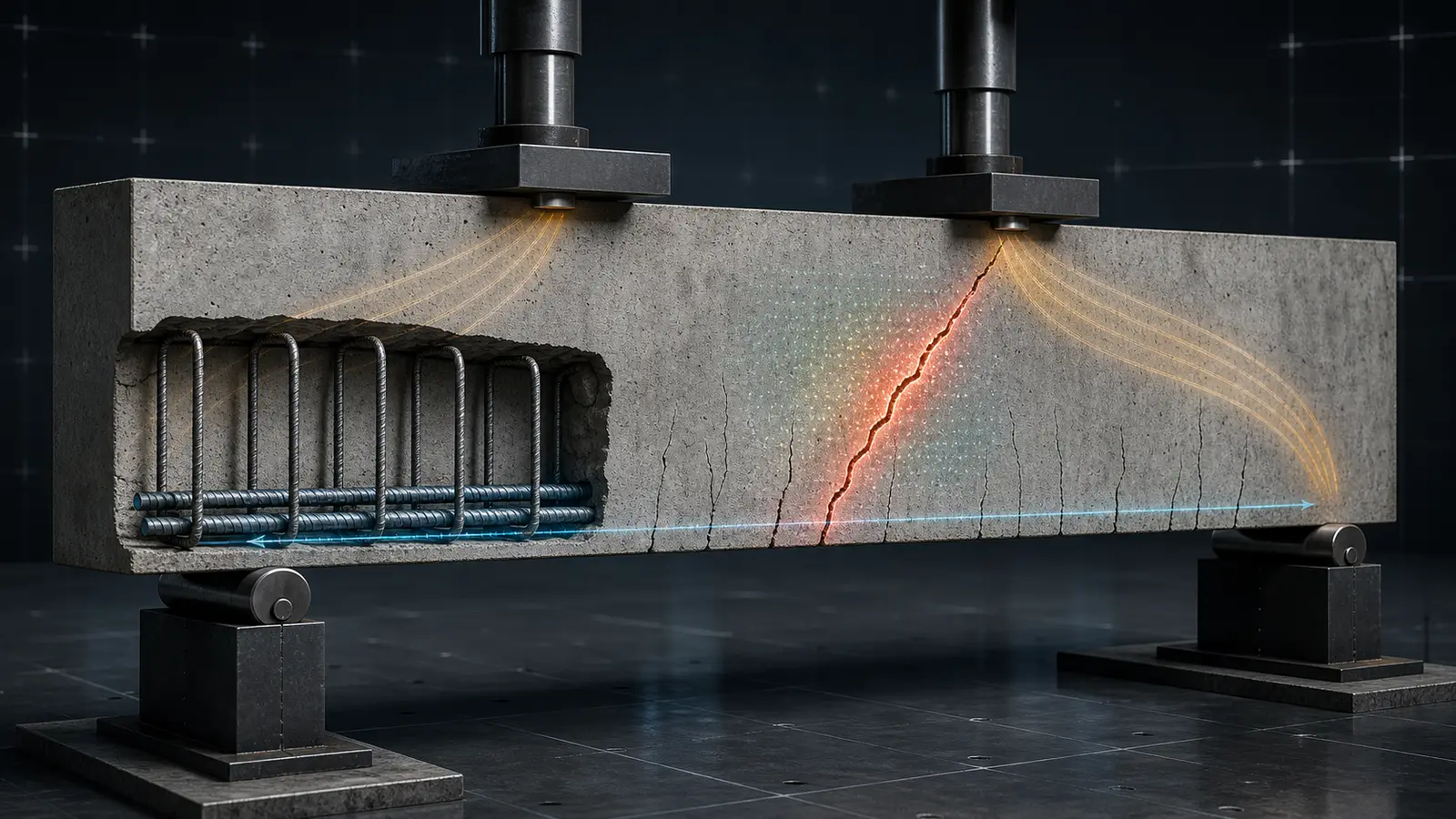

철근콘크리트 보는 왜 대각선으로 갈라지는가: 전단균열·힘 전달·아치작용과 취성파괴의 역학

철근콘크리트 보의 옆면에 대각선 균열이 나타났을 때 가장 먼저 떠올리는 말은 ‘전단균열’입니다. 이름은 간단하지만 현상은 단순하지 않습니다. 균열이 생기기 전에는 연속체였던 콘크리트가 균열 뒤에는 여러 조각으로 나뉘고, 하중은 남아 있는 압축영역과 거친 균열면, 철근, 지점으로 이어지는 압축 경로를 찾아 다시 흐릅니다. 우리가 보는 한 줄의 균열은 이 재분배 과정이 표면에 남긴 결과입니다.

이 글은 특정 설계기준을 해설하거나 부재의 적합 여부를 판정하지 않습니다. 대신 “왜 수직 휨균열이 대각선으로 회전하는가”, “갈라진 콘크리트가 어떻게 계속 힘을 전달하는가”, “왜 같은 형상을 크게 만들면 공칭 전단강도가 그대로 유지되지 않는가”를 다룹니다. 모든 도표는 원자료의 경향을 바탕으로 PipelineXLab이 다시 그린 질적 개념도이며, 시험값을 복제하거나 임의의 수치를 시험결과처럼 표시하지 않습니다.

이 글을 읽는 핵심 관점전단파괴는 하나의 응력값이 한계를 넘는 순간이 아니라, 균열의 생성·회전·열림 때문에 기존 하중경로가 약해지고 다른 경로가 충분히 재구성되지 못하는 과정으로 읽어야 합니다.

1. 먼저 ‘전단력을 누가 받는가’라는 질문을 바꾼다

균열 전 보에서는 전단응력과 휨에 의한 수직응력이 하나의 연속적인 응력장을 만듭니다. 그러나 균열이 생긴 뒤에는 단면을 가로지르는 매끈한 응력분포를 그대로 상상할 수 없습니다. 하중은 미균열 압축영역, 균열면 접촉, 종방향 철근의 다월작용, 잔류 인장응력, 횡철근, 그리고 하중점에서 지점으로 향하는 압축 스트럿을 통해 전달됩니다. 이 경로들은 서로 독립된 부품처럼 켜지고 꺼지는 것이 아니라 균열 폭과 미끄럼, 철근 변형, 지점 구속에 따라 동시에 변합니다.

이 때문에 “콘크리트가 몇 퍼센트, 철근이 몇 퍼센트를 받는다”는 고정된 분담률을 외우면 오히려 현상을 놓치기 쉽습니다. Greene와 Graybeal의 FHWA 보고서(2019, 제2장)는 고전 실험에서 추정된 압축영역·균열면·다월작용의 분담 범위를 소개하지만, 동시에 균열 폭과 골재 특성, 쪼갬균열이 각 경로를 바꾼다고 설명합니다. 그 수치는 보편 상수가 아니라 특정 시험의 평형을 해석한 결과입니다.

2. 대각선 균열은 처음부터 대각선으로 태어나지 않는다

단순지지 보에 하중이 증가하면 먼저 하단 인장면에서 비교적 수직인 휨균열이 생깁니다. 균열 끝이 중립축 쪽으로 올라갈수록 그 주변에는 휨모멘트뿐 아니라 전단력의 영향이 함께 작용합니다. 주응력 방향이 회전하면서 기존 휨균열의 끝이 하중점 쪽으로 기울거나, 복부에서 새 대각선 균열이 발생해 기존 균열과 연결될 수 있습니다. 따라서 최종 균열 한 장만 보고 최초 발생 위치와 성장 순서를 단정하면 안 됩니다.

균열 순서는 시험체마다 같지 않습니다. 하중 위치, 전단경간, 철근비, 부착, 단면 깊이, 재료의 파괴 특성에 따라 ‘복부전단균열’, ‘휨–전단균열’, 여러 균열의 합체가 다르게 나타납니다. 중요한 것은 균열 이름을 맞히는 일이 아니라, 어느 순간부터 변형이 하나의 균열에 집중되고 하중–변형 곡선의 강성이 바뀌었는지를 찾는 일입니다.

3. 균열 방향은 주인장응력으로 읽는다

작은 콘크리트 요소에 휨에 의한 수직응력과 전단응력이 함께 작용하면 주응력 축은 보의 수평·수직축과 일치하지 않습니다. 콘크리트가 인장에 견디지 못하면 균열면은 대체로 주인장응력 방향에 직교하도록 형성됩니다. 그래서 복부의 균열은 기울어집니다. 흔히 말하는 ‘45도 균열’은 이해를 돕는 그림일 뿐, 실제 균열각은 응력상태와 균열 뒤의 재분배에 따라 계속 바뀝니다.

여기서 한 가지 오해를 피해야 합니다. 균열이 응력에 직교해 처음 생긴다는 설명과, 이미 생긴 균열이 어디로 성장하는지는 같은 문제가 아닙니다. 균열 끝의 국부 응력장, 에너지 방출, 골재와 철근이 만드는 구속, 주변의 다른 균열이 성장 경로를 바꿉니다. 초기 방향은 응력변환으로 설명할 수 있지만 최종 파괴면은 구조 전체의 하중경로가 결정합니다.

4. 균열 뒤의 힘 전달은 여섯 경로가 얽힌 네트워크다

경로물리적 의미약해지는 신호흔한 오해

미균열 압축영역상부의 연속된 콘크리트가 휨압축과 전단을 함께 전달대각선 균열이 압축대까지 진입하거나 압축변형이 국부화압축대가 모든 ‘콘크리트 몫’을 고정적으로 부담한다고 봄

균열면 전달거친 면의 접촉과 마찰이 상대 미끄럼을 저항균열 열림과 반복 미끄럼 증가, 표면 마모큰 골재만 있으면 항상 강하다고 봄

다월작용균열을 가로지르는 종방향 철근이 국부 휨·전단으로 저항철근을 따라 발생하는 쪼갬균열과 피복 손상철근 단면의 순수전단만 계산하면 된다고 봄

잔류 인장아직 완전히 분리되지 않은 미세균열 구간이 인장 전달균열의 국부화와 개구 증가균열 이후 콘크리트 인장은 즉시 0이라고 봄

횡철근대각선 균열을 가로질러 인장 타이로 작동정착 부족, 큰 간격, 국부 항복과 콘크리트 압괴다른 경로와 무관하게 전단력 일부를 단독 부담한다고 봄

아치작용하중점에서 지점으로 직접 향하는 압축 스트럿과 하부 타이스트럿 쪼갬, 지압 손상, 타이 정착 손실짧은 보에만 갑자기 나타나는 별도 현상으로 봄

표의 여섯 항목은 평형을 설명하기 위한 ‘장부’입니다. 한 경로를 제거하면 나머지 경로가 원래 값 그대로 남지 않습니다. 예를 들어 쪼갬균열이 철근 주변 콘크리트를 느슨하게 만들면 다월강성뿐 아니라 균열면 접촉도 달라집니다. 스터럽이 균열 폭을 억제하면 스터럽 자체가 전달하는 인장력뿐 아니라 균열면 전달도 유지될 수 있습니다. 전단거동을 단순 가산식으로만 해석할 때 놓치는 핵심이 이 상호작용입니다.

5. 전단경간비 a/d는 하중이 지점까지 가는 거리의 언어다

a는 집중하중과 가까운 지점 사이의 전단경간, d는 인장철근 위치를 반영한 유효깊이입니다. 두 값의 비 a/d가 작으면 하중에서 지점으로 짧고 가파른 압축경로를 만들기 쉽습니다. 비가 커지면 직접 경로가 완만해지고, 보가 휨균열 사이의 콘크리트와 철근을 통해 힘을 전달하는 ‘보작용’의 비중이 커집니다.

Kani의 1966년 실험은 동일한 단면에서도 a/d와 종방향 철근비에 따라 휨강도에 도달하기 전에 대각선 파괴가 나타나는 영역이 있음을 보여주었습니다. 이를 흔히 ‘Kani의 계곡’이라고 부릅니다. 여기서 계곡의 정확한 숫자보다 중요한 통찰은 파괴모드가 재료강도 하나가 아니라 기하와 휨저항, 하중경로의 경쟁으로 결정된다는 점입니다.

6. 보작용과 아치작용은 스위치가 아니라 연속체다

보작용에서는 압축대와 인장철근 사이의 내력쌍이 경간을 따라 변하고, 그 변화가 전단 전달과 연결됩니다. 아치작용에서는 하중점에서 지점으로 향하는 대각 압축 스트럿과 종방향 철근의 타이가 더 직접적인 평형계를 만듭니다. 실제 보는 둘 중 하나만 택하지 않습니다. 균열 위치와 하중점, 지점 조건이 바뀌면서 두 작용의 상대적 비중이 달라집니다.

Mak과 Lees(2023)는 공개 논문에서 전단보강이 없는 부재의 취성적인 임계균열 성장을 피하고 내재된 아치작용과 소성변형을 활용하는 실험적 접근을 제시했습니다. 이 연구가 주는 일반적인 교훈은 ‘아치가 있으니 안전하다’가 아니라, 압축 스트럿을 완성하는 하부 타이와 정착, 지점부, 스트럿의 쪼갬 저항까지 하나의 경로로 봐야 한다는 것입니다.

7. 골재 맞물림보다 정확한 말은 ‘균열면 전단 전달’이다

균열면을 확대하면 요철과 골재가 서로 접촉합니다. 균열 양쪽이 상대적으로 미끄러질 때 접촉점에는 접선력과 법선력이 함께 생깁니다. 그러나 전달능력은 골재 크기 하나로 정해지지 않습니다. 균열 열림 w, 미끄럼 Δ, 입도와 함유율, 골재와 모르타르의 강성·마찰, 반복 이력에 따라 접촉점이 계속 바뀝니다.

Walraven(1981)은 입자 수준의 접촉을 통계적으로 적분해 균열면 응력과 열림·미끄럼의 관계를 모델링했습니다. 이후 임계전단균열 관점은 균열이 넓어질수록 그 균열을 가로지르는 여러 전달작용이 저하된다는 생각을 구조부재의 거동과 연결했습니다. 따라서 현장에서 균열각만 재는 것보다 폭, 단차, 반복하중 여부를 함께 기록하는 편이 훨씬 많은 정보를 줍니다.

8. 다월작용은 철근의 순수전단이 아니라 철근–콘크리트 상호작용이다

종방향 철근이 균열을 가로지르면 철근은 작은 보처럼 국부 휨과 전단을 받습니다. 이 힘은 주변 콘크리트의 지압으로 전달되므로 철근 아래·옆의 콘크리트가 쪼개지면 다월강성이 급격히 감소합니다. Taylor의 공개 박사논문(1971)은 압축영역, 다월작용, 균열면 전달을 계측으로 분리하려 한 고전 연구를 정리하며, 어느 한 경로도 전체 거동과 떨어뜨려 해석하기 어렵다는 점을 보여줍니다.

철근 지름을 키우면 다월능력이 무조건 비례해 증가한다고 단정할 수도 없습니다. 피복, 철근 간격, 부착, 균열이 철근을 만나는 위치가 지압과 쪼갬파괴를 바꾸기 때문입니다. 균열면에서 보이는 철근 변위와 철근을 따라 난 종방향 균열을 함께 봐야 다월작용의 상태를 해석할 수 있습니다.

9. 스터럽의 핵심 역할은 균열을 건너 힘과 변형을 재분배하는 것이다

스터럽은 대각선 균열을 가로지르면 인장 타이로 작동합니다. 하지만 역할은 거기서 끝나지 않습니다. 균열 열림을 억제해 균열면 전달을 오래 유지하고, 종방향 철근 주위의 쪼갬을 구속하며, 하나의 큰 균열로 변형이 몰리는 것을 늦춥니다. 그 결과 여러 균열과 여러 스터럽으로 힘이 나뉠 수 있고, 최대하중 뒤의 변형 여유도 달라질 수 있습니다.

따라서 스터럽을 단순히 ‘전단력 중 남은 몫을 받는 막대’로만 설명하면, 간격과 정착, 균열 분산이 왜 중요한지 이해하기 어렵습니다. 스터럽이 실제로 작동하려면 균열을 가로질러야 하고, 양 끝이 힘을 전달할 수 있어야 하며, 그 사이의 콘크리트 압축경로도 유지되어야 합니다.

10. 전단파괴라는 한 단어 안에는 서로 다른 종말이 있다

관찰되는 종말대표적인 과정표면에서 찾을 단서각도만으로 판정할 수 없는 이유

휨–전단 균열의 불안정 성장기존 휨균열이 회전·확대되어 압축영역 또는 하중점으로 진행수직 균열에서 이어지는 곡선형 대각선 균열하중 이력과 균열 발생 순서가 필요

복부 대각인장복부에서 새 대각선 균열이 생겨 빠르게 연결기존 휨균열과 떨어진 복부 균열 가능표면 반대쪽과 내부의 균열 연결을 알 수 없음

전단압축·압축대 손상대각선 균열 위의 압축영역 또는 스트럿이 압괴상부 압축면 박리·압쇄, 대각선 균열의 상단 확장재료 열화와 국부 지압 손상도 비슷하게 보임

스트럿 쪼갬·정착 손실압축 스트럿을 가로지르는 인장 또는 하부 타이 정착 손실스트럿 방향과 나란한 균열, 철근을 따르는 균열정착 상세와 지점부 상태가 필요

부착·다월 연계 파괴철근 주변 쪼갬으로 부착과 다월작용이 함께 저하주철근 높이의 종방향 균열과 피복 박리단면 안 철근 위치와 부식·시공 상태를 알아야 함

실제 파괴는 표의 행 하나로 깔끔하게 끝나지 않을 수 있습니다. 예를 들어 휨–전단균열이 성장한 뒤 압축대가 압괴될 수 있고, 동시에 철근 주위 쪼갬이 다월작용을 약화시킬 수 있습니다. 파괴모드는 마지막 장면의 이름이 아니라, 최초 균열부터 마지막 하중 저하까지 이어진 인과 사슬입니다.

11. 크기효과: 작은 시험체의 전단응력을 그대로 확대할 수 없는 이유

콘크리트는 완전 취성도, 완전 연성도 아닌 준취성 재료입니다. 균열 끝에는 미세균열과 골재 분리, 마찰이 분포하는 유한한 파괴과정영역이 생깁니다. 형상을 같은 비율로 키워도 이 영역이 부재 깊이에서 차지하는 상대적 비율과 구조에 저장되는 탄성에너지의 비가 같지 않습니다. 그래서 큰 보의 파괴하중은 커지더라도, 단면적으로 정규화한 공칭 전단강도는 작아질 수 있습니다.

Bažant와 Kim(1984)은 종방향 철근만 있는 보의 대각선 파괴를 파괴역학과 차원해석으로 설명하고, 깊이가 커질수록 공칭강도가 감소하는 경향을 기존 시험과 비교했습니다. 크기효과를 이해하면 “실험실의 작은 보가 버텼으니 같은 비율의 큰 보는 더 넉넉하다”는 직관이 왜 위험한지 알 수 있습니다.

12. 전단파괴가 ‘취성적’이라는 말의 정확한 뜻

취성적이라는 말은 균열이 전혀 없다는 뜻이 아닙니다. 하중이 증가하는 동안 여러 균열이 보일 수도 있습니다. 핵심은 최대하중 부근에서 변형과 손상이 하나의 지배 균열이나 좁은 압축영역에 국부화되고, 철근 항복과 넓은 소성변형을 통해 에너지를 소산할 시간이 충분하지 않은 채 저항이 급격히 떨어질 수 있다는 점입니다.

Mak과 Lees(2023)는 전단보강이 없는 부재의 전단파괴를 제한된 경고와 불안정 균열전파를 동반하는 조기 취성파괴로 설명합니다. 이 문장을 현장에 적용할 때에는 균열 하나를 보고 즉시 붕괴를 단정해서도, 반대로 처짐이 작다는 이유로 안전하다고 단정해서도 안 됩니다. 하중 수준, 균열 변화율, 지점·하중점 손상과 내부 철근 상태가 함께 필요합니다.

13. 시험 그래프는 최대하중보다 사건의 순서로 읽는다

좋은 시험보고서는 최대하중 하나보다 훨씬 많은 것을 기록합니다. 최초 휨균열과 대각선 균열의 하중, 균열폭과 미끄럼, 스터럽 변형, 종방향 철근 변형, 지점부 변위, 하중–처짐 곡선의 강성 변화가 같은 시간축에 놓여야 합니다. 디지털 영상 상관법(DIC)을 사용할 때도 계측창 밖에서 균열이 시작하지 않았는지, 최대하중 직전 영상이 있는지, 카메라 시간과 하중 데이터가 동기화됐는지를 확인해야 합니다.

최대하중 뒤 데이터가 갑자기 끊겼다면 그것이 완전한 취성파괴인지, 센서 범위를 벗어난 것인지, 시험기가 하중을 제거한 것인지 구분해야 합니다. 사진 한 장이나 최종 균열도만으로는 파괴의 인과관계를 복원할 수 없습니다.

14. 트러스·압축장·임계균열·비선형 FEA는 경쟁 정답이 아니다

트러스와 스트럿 모델은 평형과 하중경로를 명확하게 보여줍니다. 수정압축장이론(MCFT)은 여러 균열을 가로지르는 평균응력과 평균변형, 회전하는 압축장을 다룹니다. 임계전단균열 관점은 하나의 지배 균열이 넓어질 때 균열면 전달이 어떻게 약해지는지 연결합니다. 비선형 FEA는 재료법칙과 부착, 균열분산 또는 이산균열, 경계조건을 모델에 따라 더 상세하게 표현할 수 있습니다.

Vecchio와 Collins(1986)의 MCFT는 균열을 포함한 철근콘크리트 요소를 평균 응력–변형률 관계로 설명합니다. FHWA의 공개 전단평가 가이드(2022, 2.2절)는 MCFT의 가정과 단순화 과정을 추적합니다. 평균화 모델은 강력하지만 개별 균열의 국부 불안정을 직접 재현하는 모델과 같지 않습니다. 반대로 국부 균열 모델도 구조 전체 평형과 정착을 놓치면 완전하지 않습니다.

모델을 볼 때 묻는 질문확인할 내용

평형하중에서 지점까지 압축과 인장 경로가 닫혀 있는가?

적합균열 열림·미끄럼과 철근 변형이 서로 모순되지 않는가?

재료법칙균열 후 인장, 압축연화, 골재 맞물림, 부착을 어떤 방식으로 표현하는가?

길이 척도메시를 바꾸어도 파괴에너지와 결과가 비정상적으로 변하지 않는가?

검증최대하중만이 아니라 균열경로와 하중–변형 곡선도 맞는가?

15. 현장의 대각선 균열을 볼 때 최소한 기록할 것

이 글은 현장 안전판정을 대신하지 않습니다. 대각선 균열이 새로 생겼거나 넓어지는 경우에는 구조전문가가 하중을 통제하고 조사 범위를 정해야 합니다. 다만 최초 기록의 질은 이후 판단을 크게 좌우합니다.

기록 항목왜 필요한가좋은 기록 방식

위치와 전체 형상하중점·지점·개구부와의 관계를 알아야 하중경로를 추정할 수 있음부재 전체 사진과 근접사진을 같은 방향에서 촬영

균열 시작·끝·분기휨균열 연장인지 복부에서 새로 시작했는지 구분하는 단서표면에 날짜와 균열 끝을 표시하고 도면에 옮김

폭과 단차의 변화열림과 미끄럼은 균열면 전달능력과 직접 연결같은 위치·같은 장비·같은 하중조건으로 반복 측정

하중과 사건공사 적재, 장비 이동, 충격, 누수·온도 변화와 시간관계 확인발견시각과 직전 작업·적재 상태를 함께 기록

지점·정착·피복 상태아치작용, 다월작용, 부착 손실을 구분하는 핵심지점 변위, 압쇄, 철근을 따른 균열, 부식 흔적 확인

각도 하나로 파괴모드를 판정하지 않는다.같은 대각선 모양도 휨–전단균열, 지점부 정착 손실, 부착 쪼갬, 건조수축과 구속, 시공이음 등 서로 다른 원인에서 나타날 수 있습니다. 균열의 시간적 변화와 하중·상세 정보가 없는 진단은 가설일 뿐입니다.

16. 출처 원장: 어떤 주장에 어떤 자료를 사용했는가

자료이 글에서 사용한 범위서지정보

Kani 원 논문 PDFa/d, 종방향 철근비와 대각선 파괴영역, Kani 계곡G.N.J. Kani, “Basic Facts Concerning Shear Failure,” ACI Journal Proceedings, 63(6), 1966, pp. 675–692.

Taylor 공개 박사논문압축영역·다월·균열면 전달을 분리 계측하려는 고전 실험과 상호작용H.P.J. Taylor, Fundamental Behaviour in Bending and Shear of Reinforced Concrete, City University London, 1971.

Walraven 논문균열 열림·미끄럼과 골재 접촉에 기반한 균열면 전달J.C. Walraven, “Fundamental Analysis of Aggregate Interlock,” Journal of the Structural Division, 107(11), 1981, pp. 2245–2270, DOI 10.1061/JSDEAG.0005820.

Bažant–Kim 논문준취성 파괴와 보 깊이에 따른 공칭 전단강도의 크기효과Z.P. Bažant and J.-K. Kim, “Size Effect in Shear Failure of Longitudinally Reinforced Beams,” ACI Journal, 81(5), 1984, pp. 456–468, DOI 10.14359/10696.

Vecchio–Collins 논문평균응력·평균변형과 회전 균열을 다루는 수정압축장이론F.J. Vecchio and M.P. Collins, “The Modified Compression-Field Theory for Reinforced Concrete Elements Subjected to Shear,” ACI Journal, 83(2), 1986, pp. 219–231, DOI 10.14359/10416.

Muttoni–Fernández Ruiz 공개 PDF임계균열 폭과 균열면 전달 저하를 연결하는 물리적 관점A. Muttoni and M. Fernández Ruiz, “Shear Strength of Members without Transverse Reinforcement as Function of Critical Shear Crack Width,” ACI Structural Journal, 105(2), 2008, pp. 163–172.

FHWA-HRT-15-022균열 뒤의 전단전달 경로, 경량·보통중량 콘크리트 시험 데이터베이스와 실험 맥락G.G. Greene and B.A. Graybeal, Lightweight Concrete: Shear Performance, FHWA-HRT-15-022, 2019, 특히 제2장.

Mak–Lees 공개 논문취성적인 임계균열, 아치작용과 변형능력의 실험적 해석M.W.T. Mak and J.M. Lees, “Arch Action in Reinforced Concrete Subjected to Shear,” Engineering Structures 274 (2023) 115096, DOI 10.1016/j.engstruct.2022.115096, CC BY 4.0.

FHWA-HIF-22-025압축장이론과 수정압축장이론의 배경·가정·평균화 범위Federal Highway Administration, Concrete Bridge Shear Load Rating Guide and Examples, FHWA-HIF-22-025, 2022, §2.2.

모든 링크는 2026년 8월 18일 확인했습니다. 공개 원문이 있는 경우에는 저장소 또는 발행기관의 원문 링크를 사용했고, 원문이 유료인 경우에는 DOI와 발행기관 서지정보로 연결했습니다. 그림은 원문 도판을 복제하지 않고 개념을 새로 그렸습니다.

17. 한 문장으로 정리하면

철근콘크리트 보가 대각선으로 갈라지는 이유는 ‘전단응력이 커서’라는 한 문장보다 깊습니다. 휨과 전단이 만든 주인장응력 때문에 균열이 회전하고, 그 균열이 열리면서 압축영역·균열면·철근·아치로 이어진 하중경로가 다시 배분됩니다. 재분배가 안정적으로 이어지면 여러 균열과 변형으로 버티지만, 하나의 균열이나 좁은 압축영역에 손상이 집중되어 대체 경로를 만들지 못하면 급격한 파괴가 나타납니다.

전단을 이해한다는 것은 하나의 식을 외우는 일이 아니라, 하중에서 지점까지 힘이 어디로 흐르고 그 경로가 균열 때문에 어떻게 변했는지를 추적하는 일입니다.
